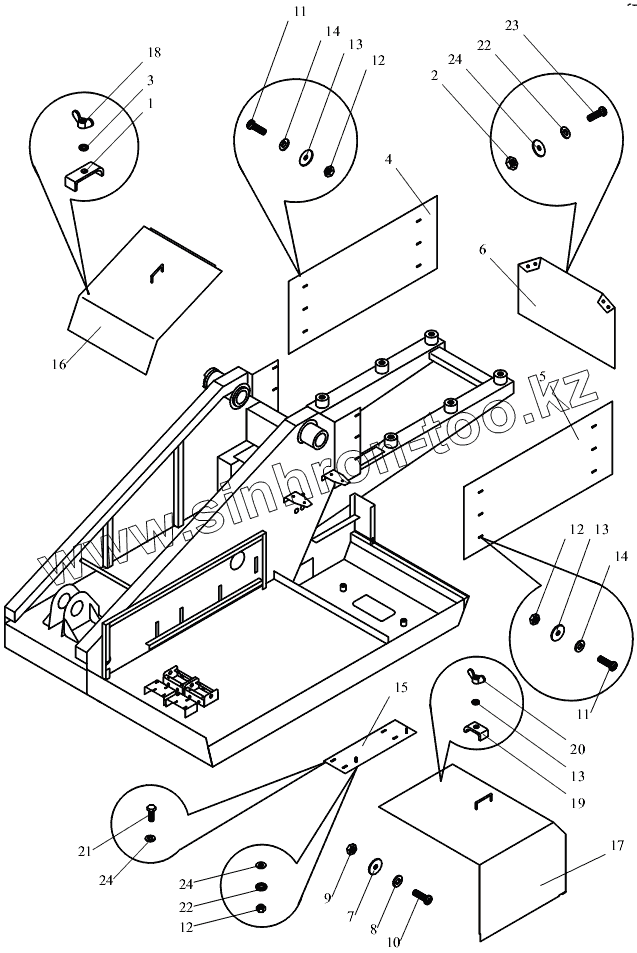

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Кожух
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.53.016 | Прижим | |
| 2 | М12-7Н. 5.019 | Гайка | |
| 3 | 10.65Г.019 | Шайба | |
| 4 | КС-35714.53.020-01 | Панель правая | |
| 5 | КС-35714.53.040 | Панель левая | |
| 6 | КС-35714.53.010 | Панель | |
| 7 | КС-35714.53.001 | Платик | |
| 8 | М10х1,5-7Н.04.15.019 | Гайка | |
| 9 | 10.02.Ст3пс.019 | Шайба | |
| 10 | КС-35714.53.002 | Винт | |
| 11 | М8-8gх20.46.20.019 | Болт | |
| 12 | М8-7Н.5.019 | Гайка | |
| 13 | 8.65Г.019 | Шайба | |
| 14 | 8.02.Ст3пс.019 | Шайба | |
| 15 | КС-35714.53.030 | Лист | |
| 16 | КС-35714.53.070 | Крышка | |
| 17 | КС-35714.53.100 | Кожух | |
| 18 | М10-7Н.5 | Гайка | |
| 19 | КС-3577.53.017 | Прижим | |
| 20 | М8-7Н.5 | Гайка | |
| 21 | M6-8gx25.46.20.019 | Болт | |
| 22 | 12.65Г.019 | Шайба | |
| 23 | М12-8gх45.46.20.019 | Болт | |
| 24 | 12.02.Ст3пс.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
