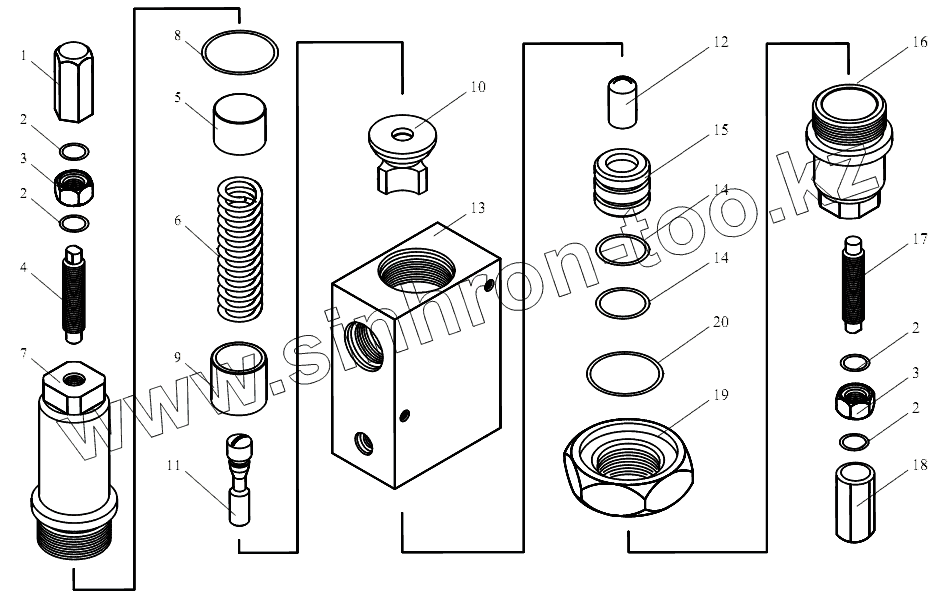

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Клапан обратный управляемый
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.84.716 | Колпачок | |
| 2 | 015-019-25-2-2 | Кольцо | |
| 3 | КС-3577.84.718 | Гайка | |
| 4 | КС-3577.84.713 | Винт | |
| 5 | КС-3577.84.712 | Шайба | |
| 6 | КС-3577.84.709 | Пружина | |
| 7 | КС-3577.84.711 | Стакан | |
| 8 | 045-050-30-2-2 | Кольцо ГОСТ9833-73 (d=44,0) | |
| 9 | КС-3577.84.707-01 | Поршень | |
| 10 | КС-3577.84.706-1 | Клапан | |
| 11 | КС-3577.84.705 | Золотник | |
| 12 | КС-3577.84.714 | Толкатель | |
| 13 | КС-3577.84.704 | Корпус | |
| 14 | 030-035-30-2-2 | Кольцо ГОСТ 9833-73 | |
| 15 | КС-3577.84.702-1 | Поршень | |
| 16 | КС-3577.84.701-1 | Штуцер | |
| 17 | КС-3577.84.723 | Винт | |
| 18 | КС-3577.84.716-01 | Колпачок | |
| 19 | КС-3577.84.721 | Гайка | |
| 20 | КС-3577.84.719-1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
