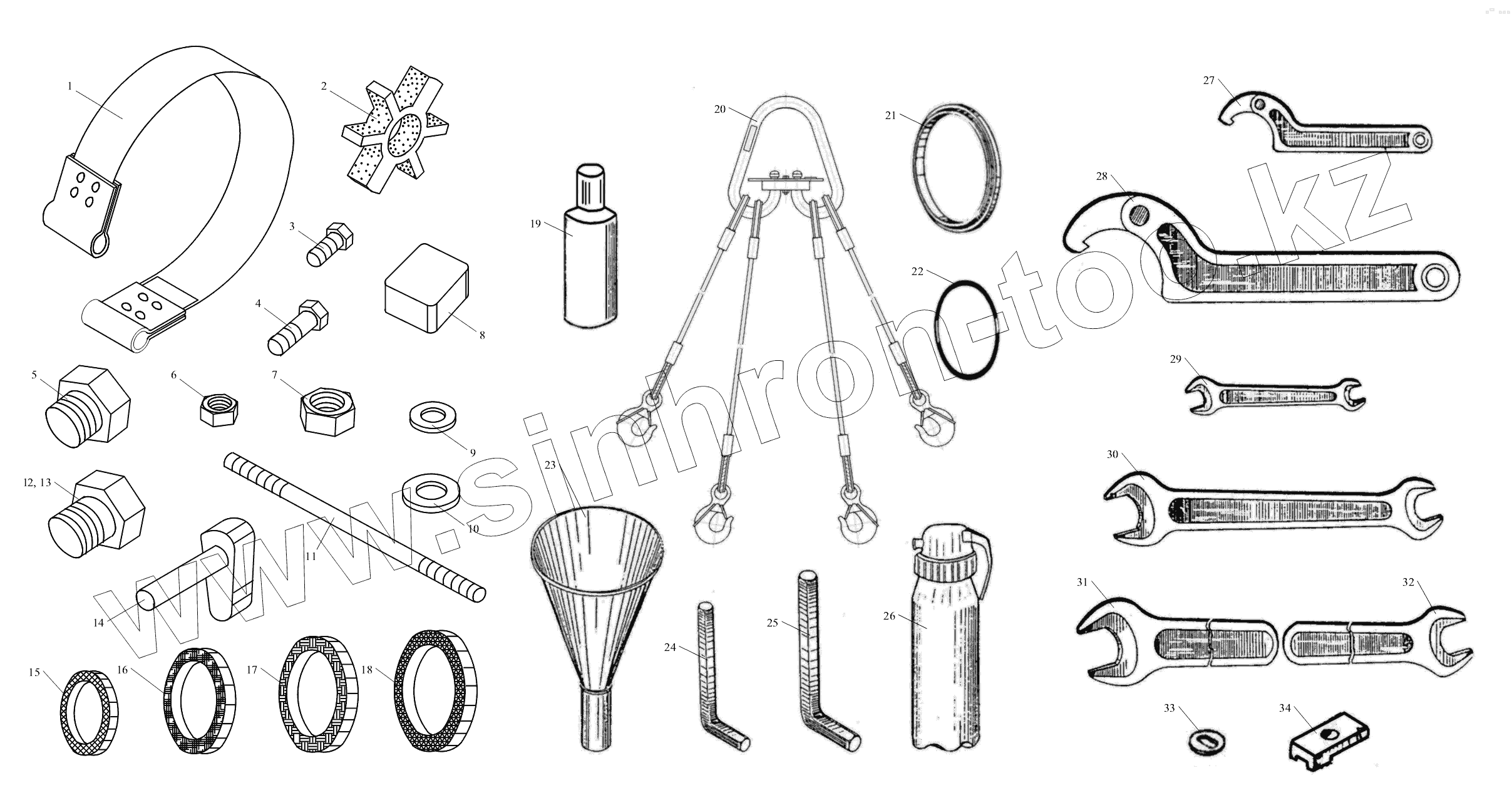

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Инструмент и принадлежности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.26.340 | Лента тормозная | |
| 2 | КС-3577.26.032-3 | Звездочка | |
| 3 | M8-8gx16.46.20.019 | Болт | |
| 4 | М8-8gх25.46.20.019 | Болт | |
| 5 | КС-3562А.63.045 | Заглушка | |
| 6 | М8-7Н.5.019 | Гайка | |
| 7 | М10-7Н.5.019 | Гайка | |
| 8 | КС-2572А-1.30.005 | Амортизатор | |
| 9 | Шайба | Шайба | |
| 10 | Шайба | Шайба | |
| 11 | КС-3576.38.002 | P1n | |
| 12 | КС-3572.91.808 | Заглушка | |
| 13 | КС-3577-3.91.205 | Заглушка | |
| 14 | У7810.5.580-1 | Ключ | |
| 15 | 1-50х40-6 | Манжета | |
| 16 | 1-63х48-6 | Манжета | |
| 17 | 1,2-70х95-1 | Манжета | |
| 18 | 1.2-75х 100-1 | Манжета | |
| 19 | Термос | Термос бытовой | |
| 20 | У8.01.91.300 | Строп | |
| 21 | Грязесъемник2-160 | Грязесъемник | |
| 22 | У3.20.10.212 | Манжета | |
| 23 | У7.08.91.033 | Воронка | |
| 24 | S-8 | Ключ | |
| 25 | S-10 | Ключ | |
| 26 | Огнетушитель | Огнетушитель | |
| 27 | 22-60 | Ключ | |
| 28 | 65-110 | Ключ | |
| 29 | 30х32 | Ключ | |
| 30 | 36х41 | Ключ | |
| 31 | S-50 | Ключ | |
| 32 | S-46 | Ключ | |
| 33 | 10.65Г.019 | Шайба | |
| 34 | У7810.5.253 | Зажим | |
| 35 | Знак | Знак аварийной остановки | |
| 36 | КС-35714К.91.010 | Чалка | |
| 37 | КС-45717.91.100 | Ящик инструментальный | |
| 38 | КС-45717А.91.060 | Установка инвентарных подкладок | |
| 39 | КС-3577.91.010-2 | Ремень | |
| 40 | В.М5-8gх16.46.016 | Винт | |
| 41 | СЛ-108-900 | Щетка в сборе | |
| 42 | КС-45717.91.050 | Кронштейн | |
| 43 | КС-45717.91.301-1 | Рукоятка ручного насоса | |
| 44 | У3.20.10.211 | Пластина | |
| 45 | МГ-К1,8х12,5х32 | Щетка | |
| 46 | 007-010-19-2-2 | Кольцо | |
| 47 | 008-012-25-2-2 | Кольцо ГОСТ9833-73 (d=7,7) | |
| 48 | 011-015-25-2-2 | Кольцо ГОСТ9833-73 (d=10,6) | |
| 49 | 014-018-25-2-2 | Кольцо ГОСТ9833-73 (d1=3,6) | |
| 50 | 017-021-25-2-2 | Кольцо ГОСТ9833-73 (d=16,6) | |
| 51 | 018-022-25-2-2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 52 | 019-022-19-2-2 | Кольцо | |
| 53 | 020-025-30-2-2 | Кольцо ГОСТ9833-73 (d=19,5) | |
| 54 | 021-025-25-2-2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 55 | 023-028-30-2-2 | Кольцо ГОСТ9833-73 (d2=2,5) | |
| 56 | 024-030-36-2-2 | Кольцо ГОСТ9833-73 (d=23,5) | |
| 57 | 025-030-36-2-2 | Кольцо | |
| 58 | 028-032-25-2-2 | Кольцо | |
| 59 | 036-044-46-2-2 | Кольцо ГОСТ9833-73 (d=35,0) | |
| 60 | 038-042-30-2-2 | Кольцо | |
| 61 | 040-045-30-2-2 | Кольцо ГОСТ9833-73 (d=39,0) | |
| 62 | 040-048-46-2-2 | Кольцо ГОСТ9833-73 (d=39,0) | |
| 63 | 042-048-36-2-2 | Кольцо | |
| 64 | 046-052-36-2-2 | Кольцо ГОСТ9833-73 (d=45,0) | |
| 65 | 047-055-46-2-2 | Кольцо ГОСТ9833-73 (d=46,0) | |
| 66 | 050-055-30-2-2 | Кольцо ГОСТ9833-73 (d=49,0) | |
| 67 | 080-090-58-2-2 | Кольцо ГОСТ9833-73 (d=78,5) | |
| 68 | 086-092-36-2-2 | Кольцо | |
| 69 | 120-125-30-2-2 | Кольцо | |
| 70 | 130-140-58-2-2 | Кольцо ГОСТ9833-73 (d=127,5) | |
| 71 | 160-170-58-2-2 | Кольцо | |
| 72 | 190-200-46-2-2 | Кольцо | |
| 73 | 210-220-58-2-2 | Кольцо | |
| 74 | КС-3572.91.181 | Пакет | |
| 75 | КС-3572.91.813 | Tag | |
| 76 | КС-3574.91.002 | Bag | |
| 77 | КС-3577.91.012 | Bag | |
| 78 | КС-3577-2.91.008 | Bag | |
| 79 | Пломба1-6х10-АД | Пломба | |
| 80 | ПроволокаКС 0,8 | Проволока | |
| 81 | Бумага | Бумага парафиновая | |
| 82 | Шпагат | Шпагат | |
| 83 | КС-45717К.91.200 | Комплект эксплуатационных документов | |
| 84 | КС-45717К.91.300 | Комплект ЗИП крановой установки | |
| 85 | Комплект ЗИП | Комплект ЗИП | |
| 86 | КС-45717К-1.00.000 РЭ | Руководство по эксплуатации | |
| 87 | КС-45717К-1.00.000 ПС | Паспорт | |
| 88 | КС-45717К.00.000 Д12 | Альбом быстроизнашивающихся деталей | |
| 89 | 3033.56 | Гидромотор аксиально-поршневой регулируемый | |
| 90 | Инструкция | Инструкция по эксплуатации отопительной установки | |
| 91 | 310.3.56 | Насосы и гидромоторы нерегулируемые | |
| 92 | Паспорт | Паспорт транспортного средства | |
| 93 | Руководство по эксплуатации | Руководство по эксплуатации Автомобиль КамАЗ | |
| 94 | Инструкция по монтажу, пуску | Ограничитель нагрузки крана ОНК. Инструкция по монтажу, пуску | |
| 95 | Руководство по эксплуатации | Руководство по эксплуатации Автомобиль КамАЗ | |
| 96 | Паспорт | Паспорт транспортного средства | |
| 97 | КС-35714.91.370 | ЗИП гидроклапанов предохранительных 510.20.10A | |
| 98 | КС-35714.91.320 | ЗИП гидроцилиндра КС-45717.31.300-1 | |
| 99 | А24-1 ГОСТ 2023.1-88 | Лампа накаливания | |
| 100 | А24-1 ГОСТ 2023.1-88 | Лампа накаливания | |
| 101 | АКГ24-70 | Лампа накаливания | |
| 102 | МТП-1М-25МПа-4 | Манометр | |
| 103 | 661-1-0,5 | Элемент фильтрующий | |
| 104 | ГКР-20-160-25 | Гидроклапан - регулятор | |
| 105 | 310.3.112 | Комплект ЗИП с гидромотором (насосом) | |
| 106 | 303.3.112 | Комплект ЗИП с гидромотором (насосом) | |
| 107 | КС-45717.31.200-2 | Гидроопора | |
| 108 | ГР2-3-1-24 | Комплект ЗИП с гидрораспределителем | |
| 109 | Комплект ЗИП | Комплект ЗИП | |
| 110 | РВД12-21-1450-У | Рукав | |
| 111 | РВД20-23-650-У | Рукав | |
| 112 | РВД20-23-850-У | Рукав | |
| 113 | РВД20-23-850-У | Рукав | |
| 114 | 030-035-30-2-2 | Кольцо ГОСТ 9833-73 | |
| 115 | РВД25-25-580-У | Рукав | |
| 116 | РВД8-25-1450-У | Рукав | |
| 117 | Рукав32х43-1,6 | Рукав | |
| 118 | Рукав25х35-1,6 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
