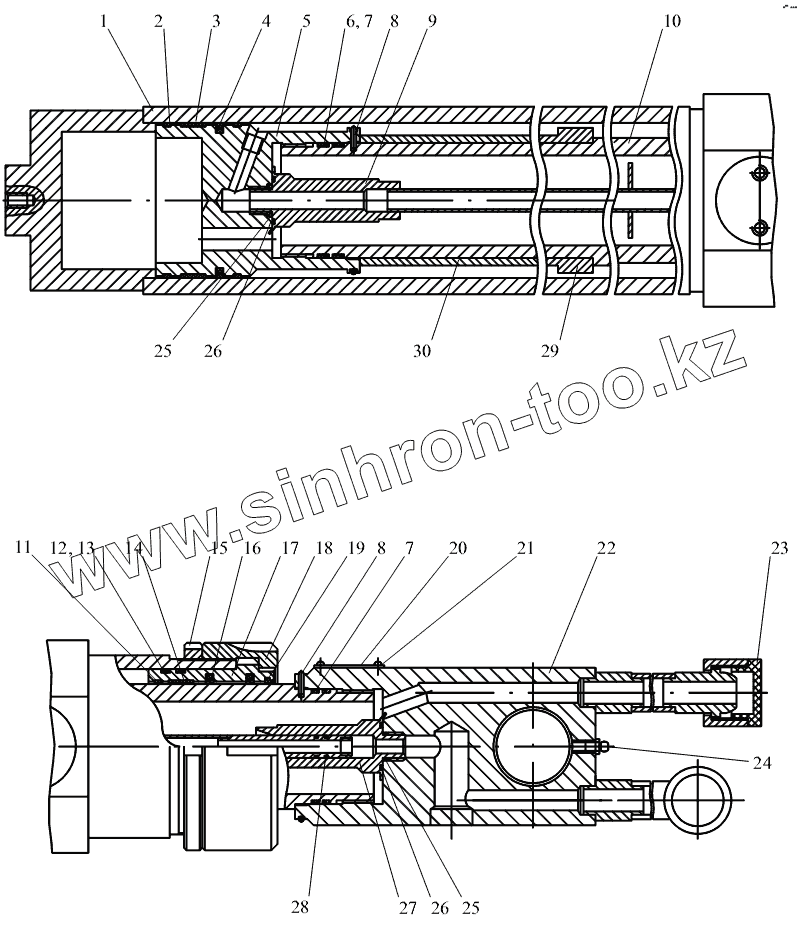

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Гидроцилиндр телескопирования
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.63.920-2 | Цилиндр | |
| 2 | КС-45717.63.919-2-01 | Вкладыш защитный | |
| 3 | У3.22.63.905-02 | Кольцо опорное | |
| 4 | E15-125-3 | Уплотнение комбинированное поршневое | |
| 5 | КС-45717.63.907-2 | Поршень | |
| 6 | КС-45717.63.909-2 | Шайба защитная | |
| 7 | 086-092-36-2-2 | Кольцо | |
| 8 | КС-45717.63.905-2 | Кольцо стопорное | |
| 9 | КС-45717.63.960-2 | Труба в сборе | |
| 10 | КС-45717.63.903-2 | Шток | |
| 11 | КС-45717.63.919-2 | Вкладыш защитный | |
| 12 | КС-45717.63.909-2-01 | Шайба защитная | |
| 13 | 120-125-30-2-2 | Кольцо | |
| 14 | У3.21.63.904-03 | Кольцо опорное | |
| 15 | КС-35714.63.905 | Контргайка | |
| 16 | Е1-100-3 | Уплотнение комбинированное | |
| 17 | КС-45717.63.908-2 | Втулка направляющая | |
| 18 | КС-45717.63.906-2 | Гайка | |
| 19 | Грязесъемник2-100 | Грязесъемник | |
| 20 | КС-45717.63.901-2 | Табличка | |
| 21 | Заклепка3х8.03.Ц6.хр | Заклепка | |
| 22 | КС-45717.63.940-2 | Проушина в сборе | |
| 23 | КС-3562А.60.045 | Заглушка | |
| 24 | Масленка1.2.Ц6.хр | Масленка | |
| 25 | 018-022-25-2-2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 26 | 030-035-30-2-2 | Кольцо ГОСТ 9833-73 | |
| 27 | КС-45717.63.915-2 | Штуцер | |
| 28 | 014-018-25-2-2 | Кольцо ГОСТ9833-73 (d1=3,6) | |
| 29 | КС-45717.63.913-2 | Проставка | |
| 30 | КС-45717.63.904-2 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
