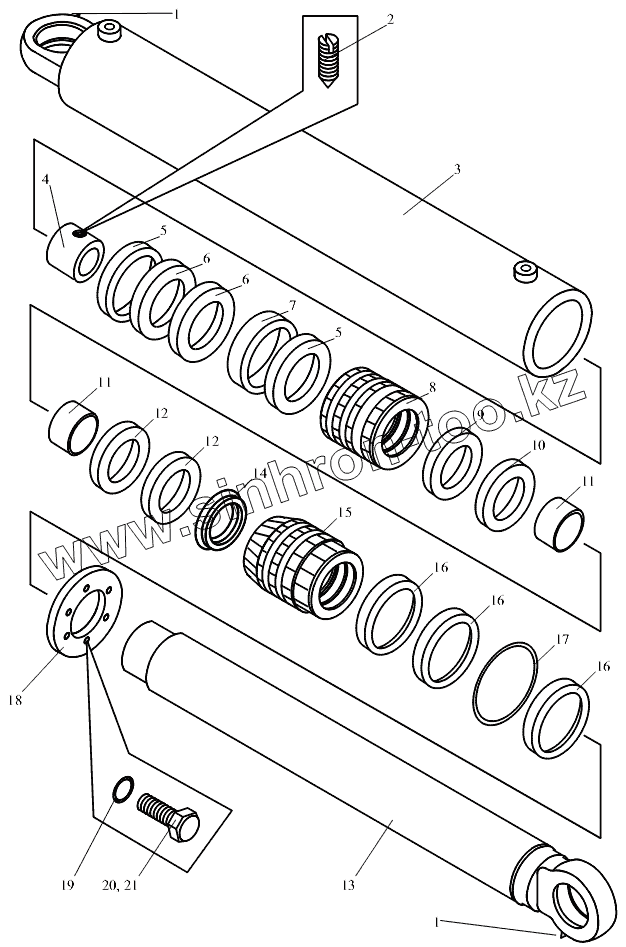

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Гидроцилиндр изменения вылета
1
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Масленка1.2 Ц6хр | Масленка | |
| 2 | КС-45717.63.402 | Винт | |
| 3 | КС-45717.63.420 | Корпус | |
| 4 | КС-45717.63.401 | Гайка | |
| 5 | КС-45717.63.415 | Вкладыш защитный | |
| 6 | Е13-220-3 | Уплотнение поршневое комбинированное | |
| 7 | КС-45717.409-01 | Вкладыш опорный | |
| 8 | КС-45717.63.417 | Поршень | |
| 9 | КС-45717.63.404 | Шайба защитная | |
| 10 | 160-170-58-2-2 | Кольцо | |
| 11 | КС-45717.63.409 | Вкладыш опорный | |
| 12 | Е01-160-3 | Уплотнение штоковое комбинированное | |
| 13 | КС-45717.63.460 | Шток | |
| 14 | Грязесъемник2-160 | Грязесъемник | |
| 15 | КС-45717.63.406 | Втулка направляющая | |
| 16 | 210-220-58-2-2 | Кольцо | |
| 17 | КС-45717.63.403 | Кольцо | |
| 18 | КС-45717.63.450 | Шайба | |
| 19 | 6.65Г.019 | Шайба | |
| 20 | M6-8gx16.46.20.019 | Болт | |
| 21 | КС-45717.63.414 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
