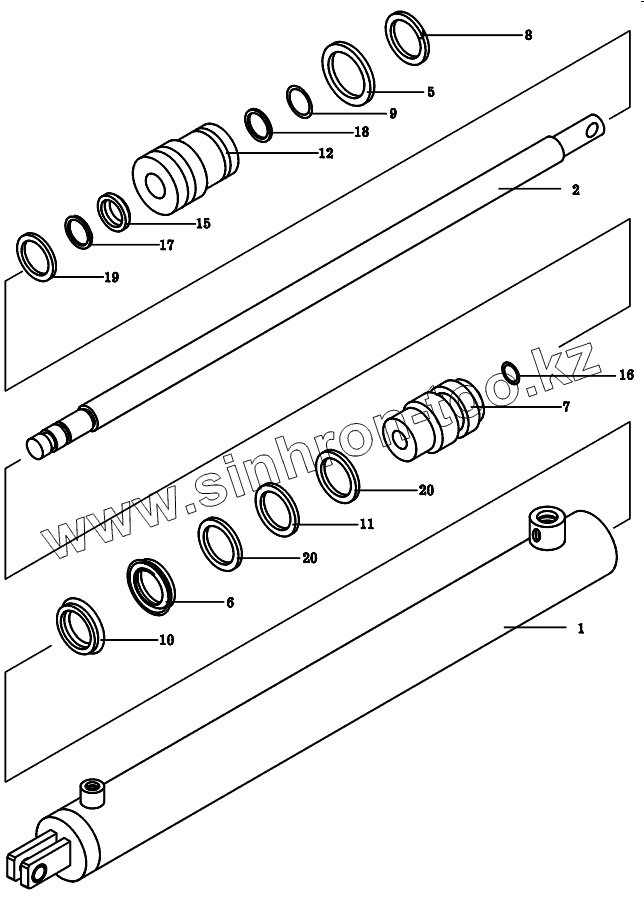

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Гидроцилиндр
1
2
5
6
7
8
9
10
11
12
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.31.310-2 | Гильза в сборе | |
| 2 | КС-45717.31.301-2 | Шток | |
| 5 | КС-3577.28.094 | Шайба регулировочная | |
| 6 | КС-45717.34.203-1 | Манжетодержатель | |
| 7 | КС-45717.34.204-1 | Поршень | |
| 8 | КС-45717.34.205-1 | Кольцо стопорное | |
| 9 | КС-45717.34.206-1 | Кольцо пружинное | |
| 10 | КС-45717.34.207-1 | Сегмент | |
| 11 | КС-45717.34.208-1 | Кольцо защитное | |
| 12 | КС-45717.34.209-1 | Крышка | |
| 15 | 2-40 | Грязесъемник | |
| 16 | 030-035-30-2-2 | Кольцо ГОСТ 9833-73 | |
| 17 | 040-045-30-2-2 | Кольцо ГОСТ9833-73 (d=39,0) | |
| 18 | 055-063-46-2-2 | Кольцо | |
| 19 | 1-50х40-6 | Манжета | |
| 20 | 1-63-х48-6 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
