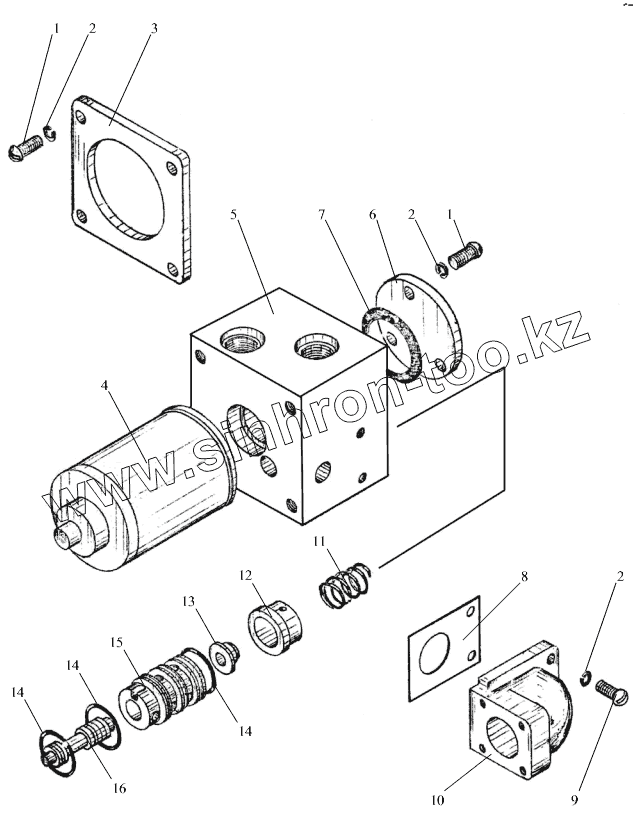

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Гидрораспределитель
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВМ5-8х14.066.019 | Винт | |
| 2 | 5.65Г | Шайба | |
| 3 | У4690.06.901.001 | Фланец | |
| 4 | У7510.20-01.100-12 | Привод гидрораспределителя | |
| 5 | У4690.06.901.002 | Корпус | |
| 6 | У4690.06.901.008 | Крышка | |
| 7 | 022-028-36-2-2 | Кольцо | |
| 8 | У4690.06.901.013 | Прокладка | |
| 9 | ВМ5-6х10.066.019 | Винт | |
| 10 | У4690.06.901.012 | Угольник | |
| 11 | У4690.06.901.007 | Пружина | |
| 12 | У4690.06.901.006 | Втулка | |
| 13 | У4690.06.901.005 | Втулка | |
| 14 | У4690.4144.217 | Кольцо | |
| 15 | У4690.06.901.004 | Гильза | |
| 16 | У4690.06.901.003 | Плунжер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
