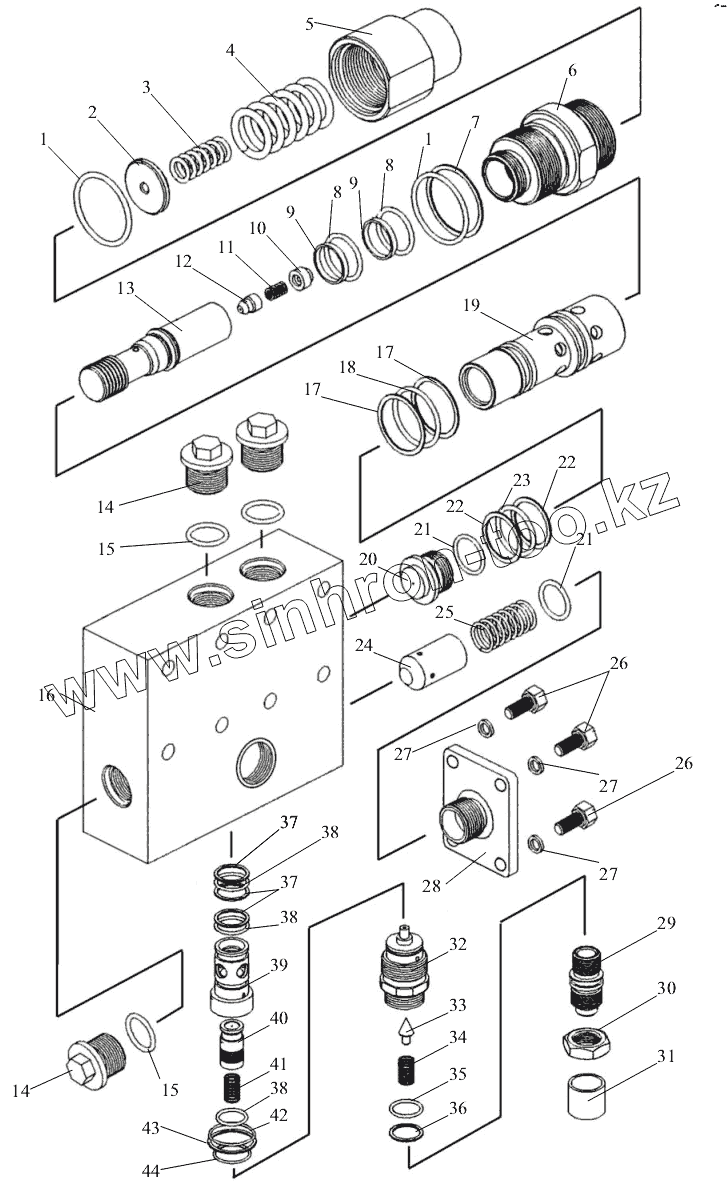

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Гидроблок уравновешивания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 045-050-30-2-2 Кольцо ГОСТ9833-73 (d=44,0)
2 У3.20.10.108 Тарелка
3 У3.20.10.113 Пружина
4 У3.20.10.112 Пружина
5 У3.20.10.114 Пробка
6 У3.20.10.109 Проставка
7 У3.20.10.119 Кольцо
8 028-032-25-2-2 Кольцо
9 У3.20.10.121 Кольцо
10 У3.20.10.107 Упор
11 У3.20.10.101 Пружина
12 У3.20.10.106 Клапан
13 У3.20.10.104 Золотник
14 У061.00.008-1 Пробка
15 021-025-25-2-2 Кольцо ГОСТ9833-73 (d=20,5)
16 У3.20.10.001-2 Корпус
17 У3.20.10.118 Кольцо
18 038-042-30-2-2 Кольцо
19 У3.20.10.103 Гильза
20 У3.20.10.102 Втулка
21 025-028-30-2-2 Кольцо
22 У3.20.10.117 Кольцо
23 030-035-30-2-2 Кольцо ГОСТ 9833-73
24 У.061.10.003 Клапан
25 У.061.10.004 Пружина
26 M8-8gx20.46.20.019 Болт
27 8.65Г.019 Шайба
28 У3.20.10.003-2 Фланец
29 51020 00008 Винт регулировочный
30 M20x1.5-6H.04.029 Гайка
31 51020 00010 Пробка
32 51020 00103 Втулка
33 63600 01003 Клапан
34 63600 01007 Пружина
35 018-022-25-2-2 Кольцо ГОСТ9833-73 (d=17,5)
36 51020 00007 Кольцо защитное
37 51020 00006 Кольцо защитное
38 019-022-19-2-2 Кольцо
39 51020 03001 Втулка клапана
40 51020 00102 Клапан
41 51020 00009 Пружина
42 028-032-25-2-2 Кольцо
43 51020 00004 Кольцо защитное
44 51020 00005 Кольцо запорное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
