Каталог запасных частей к технике: Автокран КС-45717К-1. Привод управления двигателем

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

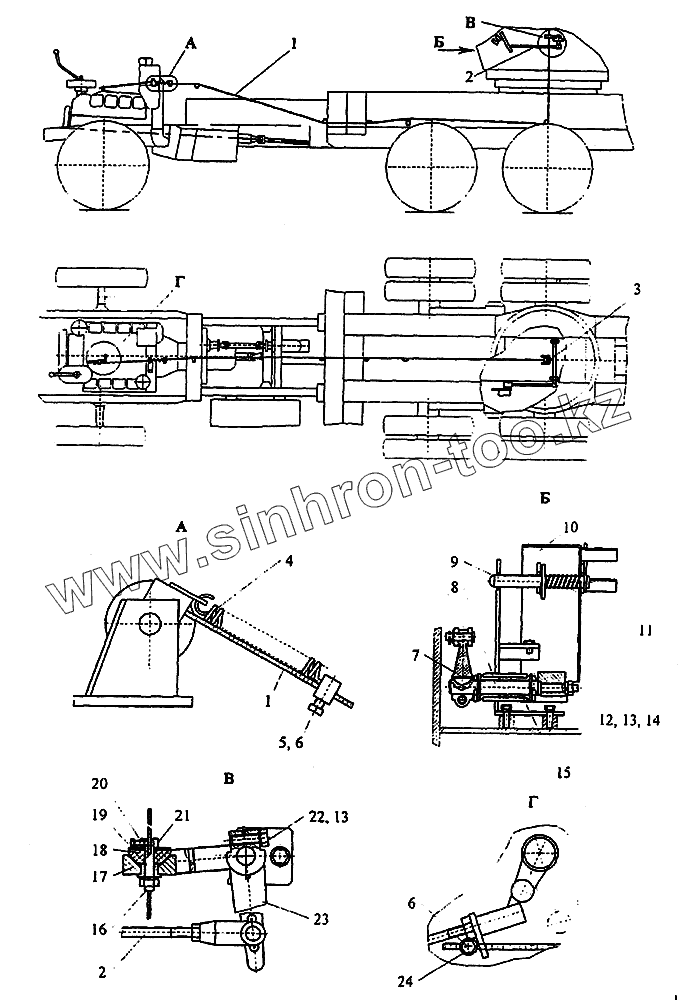

Позиция на иллюстрации	Заводской номер детали		Название детали
1	KC-3574K.72.002		Трос
2	KC-45717.72.104		Тяга
3	КС-45717.72.120		Рычаг
4	КС-3574.72.007		Пружина
5	КС-3577.80.406		Муфта
6	M6-8gx16.46.20.019 ГОСТ 7798-70		Болт
7	КС-3577.72.018		Рычаг
8	КС-45717.72.102		Ось
9	КС-3577.72.220		Фиксатор
10	КС-3577.72.210		Педаль
11	КС-3577.72.033		Пружина
12	М10-7Н.5.019 ГОСТ 5915-70		Гайка
13	10.65Г.019 ГОСТ 6402-70		Шайба
14	10.01.08кп.019 ГОСТ 11371-78		Шайба
15	КС-45717.72.150		Кронштейн
16	КС-35714.72.001		Винт
17	КС-3574.72.001		Кольцо
18	КС-3574.72.003		Опора сферическая
19	КС-3574.72.004		Шайба
20	M6-8gx16.46.20.019 ГОСТ 7798-70		Болт
21	М12-7Н.5.019 ГОСТ 5915-70		Гайка
22	M10-8gx30.46.20.019 ГОСТ 7798-70		Болт
23	КС-45717.72.140		Рычаг
24	КС-3574К.72.004		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
