Каталог запасных частей к технике: Автокран КС-45717К-1. Кран автомобильный
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16

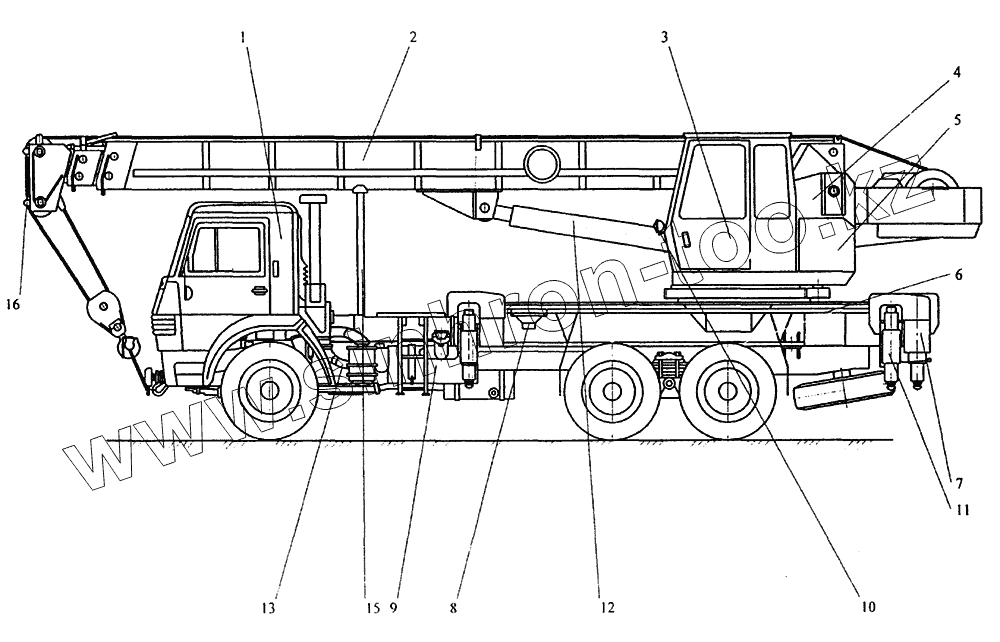

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717К.39.000 | Автомобильное шасси | |
| 2 | КС-45717.63.000-1-05 | Установка телескопической стрелы | |
| 3 | КС-45717.52.000-03 | Установка кабины | |
| 4 | КС-45717.40.000 | Рама поворотная с механизмами | |
| 5 | КС-45717.53.000 | Кожух | |
| 6 | КС-45717К.20.000-01 | Установка опорной рамы с механизмами | |
| 7 | КС-45717А.31.000 | Установка выносных опор | |
| 8 | КС-45717.00.100 | Установка подпятника | |
| 9 | КС-45717К.85.000 | Пневмооборудование шасси | |
| 10 | КС-45717К.81.000 | Электрооборудование | |
| 11 | КС-45717К.83.000 | Гидрооборудование неповоротной части | |
| 12 | КС-45717-1.84.000 | Гидрооборудование поворотной части | |
| 13 | KC-45717-1.14.000 | Привод насоса | |
| 14 | КС-45717К.72.000-1 | Привод управления двигателем | |
| 15 | КС-45717К.37.000 | Стойка поддержки стрелы | |
| 16 | КС-45717.62.000-01 | Установка гуська |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
