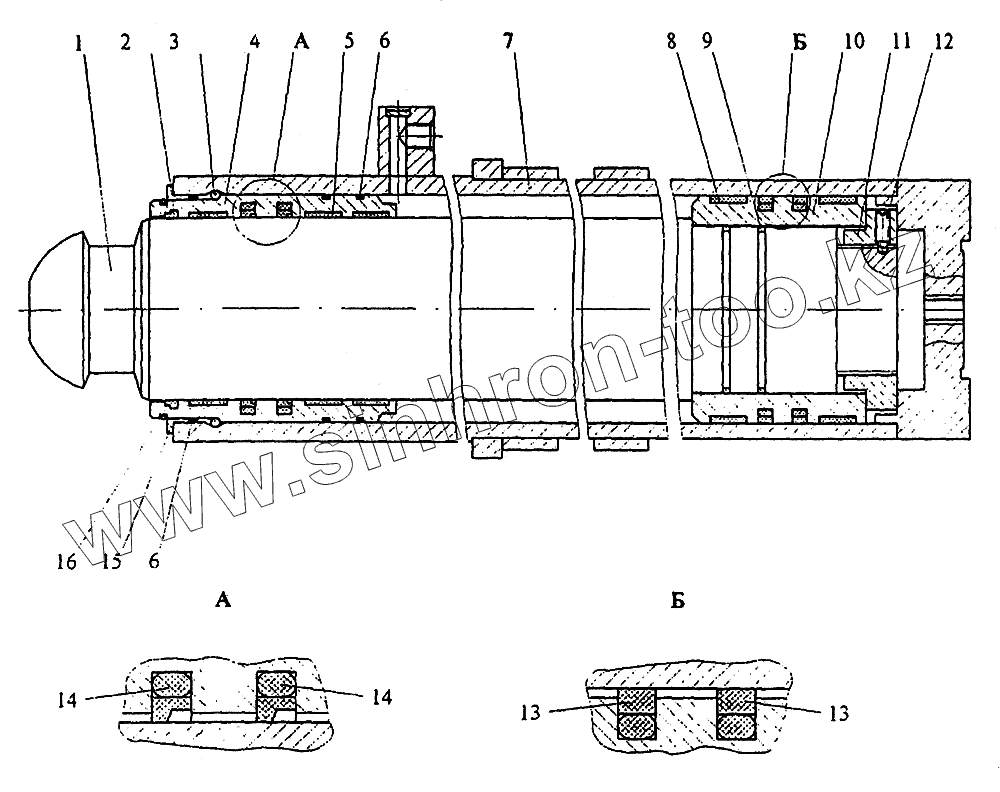

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидропора
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.31.207-1 | Шток | |
| 2 | 8-100 ГОСТ 24811 -81 | Грязесъемник | |
| 3 | КС-45717.31.203-1 | Кольцо | |
| 4 | КС-45717.31.202-1 | Втулка направляющая | |
| 5 | УЗ.21.63.904-03 | Кольцо опорное | |
| 6 | 120-125-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 7 | КС-45717.31.240-1 | Корпус | |
| 8 | У3.22.63.905-02 | Кольцо опорное | |
| 9 | 080-090-58-2-2 ГОСТ 9833-73 | Кольцо | |
| 10 | КС-45717.31.201-1 | Поршень | |
| 11 | КС-45717.31.206-1 | Гайка | |
| 12 | КС-4571731205-1 | Винт | |
| 13 | УК3.125-2 | Уплотнение комбинированное | |
| 14 | УК2.100-2 | Уплотнение комбинированное | |
| 15 | КС-45717.31.208-1 | Кольцо | |
| 16 | КС-45717.31.204-1 | Кольцо |
