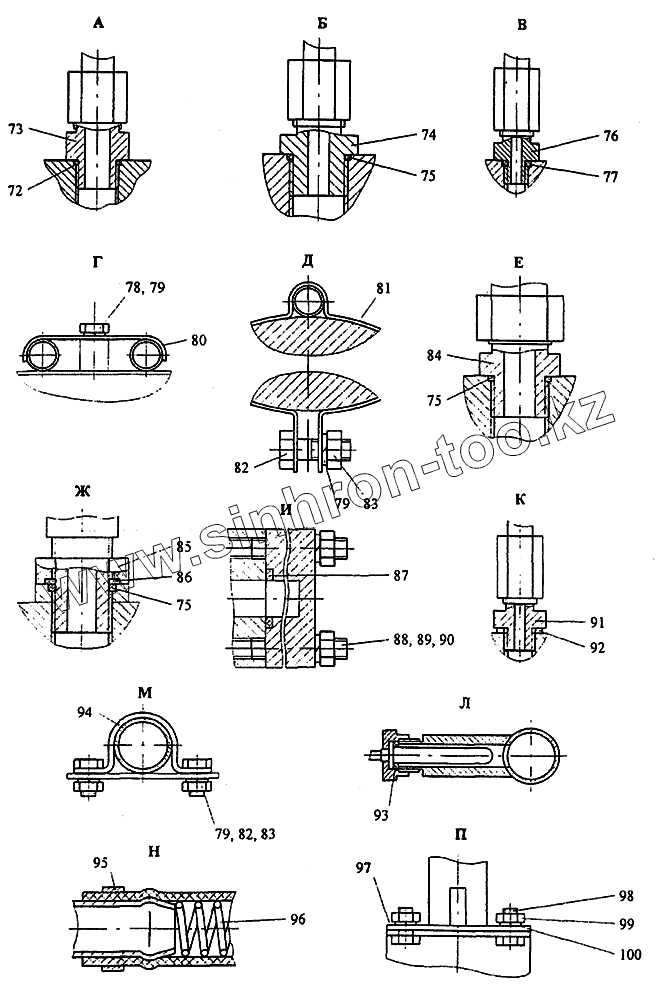

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидрооборудование поворотной части
72
73
74
75
75
75
76
77
78
79
79
79
80
81
82
82
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 72 | 021-025-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 73 | КС-3577.84.008 | Штуцер | |
| 74 | КС-3577.83.045 | Штуцер | |
| 75 | 030-035-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 76 | КС-3577.83.027 | Штуцер | |
| 77 | 011-015-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 78 | M8-8gx20.46.20.015 ГОСТ 7798-70 | Болт | |
| 79 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 80 | КС-3577.84.016 | Скоба | |
| 81 | КС-3577.84.045 | Хомут | |
| 82 | M8-8gx25.46.20.019 ГОСТ 7798-70 | Болт | |
| 83 | М8-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 84 | КС-3577.84.027 | Штуцер | |
| 85 | КС-3577.84.024-1 | Гайка | |
| 86 | КС-3577.83.002 | Шайба | |
| 87 | 036-044-46-2-2 ГОСТ 9833-73 | Кольцо | |
| 88 | КС-45717.84.101 | Шпилька | |
| 89 | М12-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 90 | 12.65.019 ГОСТ 6402-70 | Шайба | |
| 91 | КС-3577.83.606 | Штуцер | |
| 92 | КС-3577.83.043 | Шайба | |
| 93 | Прокладка | Прокладка | |
| 94 | У3.0483.004 | Скоба | |
| 95 | КС-3574.83.120 | Хомут | |
| 96 | КС-35715.83.005 | Спираль | |
| 97 | КС-45717.84.520 | Поводок | |
| 98 | M16-8gx30.66.45.019 ГОСТ 7798-70 | Болт | |
| 99 | М16-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 100 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
