Каталог запасных частей к технике: Автокран КС-45717К-1. Гидрооборудование поворотной части
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

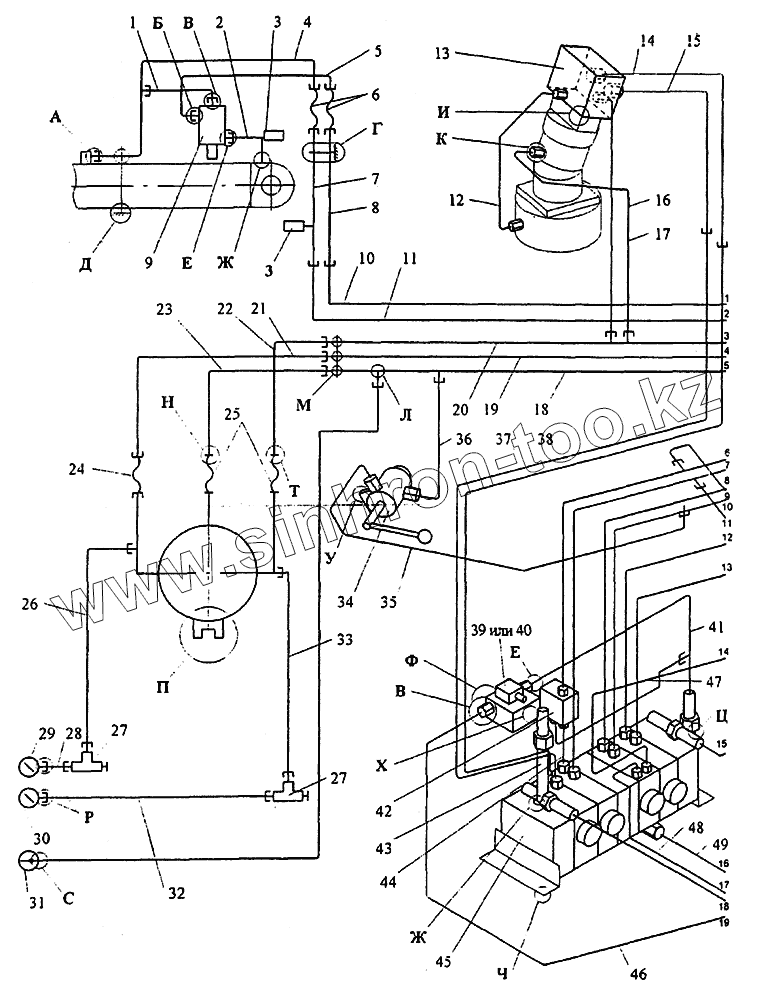

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.84.320 | Труба в сборе | |
| 2 | КС-35714.84.410-01 | Тройник | |
| 3 | Преобразователь давления | Преобразователь давления | |
| 4 | КС-45717.84.260 | Труба в сборе | |
| 5 | КС-45717.84.250 | Труба в сборе | |
| 6 | РВД 20-23-650 Т1 | Рукав | |
| 7 | КС-45717.84.230-01 | Труба в сборе | |
| 8 | КС-45717.84.240 | Труба в сборе | |
| 9 | КС-3577.84.700-1 | Клапан обратный управляемый | |
| 10 | КС-45717.84.200-07 | Труба в сборе | |
| 11 | КС-45717.84.200-06 | Труба в сборе | |
| 12 | КС-45717.84.320-01 | Труба в сборе | |
| 13 | КС-45717.84.430-3 | Блок клапанный | |
| 14 | КС-45717.84.280-01 | Труба в сборе | |
| 15 | КС-45717.84.280 | Труба в сборе | |
| 16 | КС-45717.84.320-08 | Труба в сборе | |
| 17 | КС-45717.84.320-09 | Труба в сборе | |
| 18 | КС-45717.84.150 | Труба в сборе | |
| 19 | КС-4571784.140 | Труба в сборе | |
| 20 | КС-45717.84.130 | Труба в сборе | |
| 21 | КС-45717.84.120 | Труба в сборе | |
| 22 | КС-45717.84.110-01 | Труба в сборе | |
| 23 | КС-45717.84.110 | Труба в сборе | |
| 24 | РВД 25-25-580Т | Рукав | |
| 25 | КС-3574.83.008 | Рукав | |
| 26 | КС-45717.84.320-17 | Труба в сборе | |
| 27 | КС-3577.84.550 | Вентиль | |
| 28 | КС-45717.84.320-18 | Труба в сборе | |
| 29 | МТП-1М-1,6 МПа | Манометр | |
| 30 | МТП-1М-25 МПа | Манометр | |
| 31 | КС-35714.84.005 | Термометр | |
| 32 | КС-45717.84.320-16 | Труба в сборе | |
| 33 | КС-45717.84.320-15 | Труба в сборе | |
| 34 | КС-45717.84.400-01 | Кран затяжки крюка | |
| 35 | КС-45717.84.200-02 | Труба в сборе | |
| 36 | КС-45717.84.200-01 | Труба в сборе | |
| 37 | КС-45717.84.200-08 | Труба в сборе | |
| 38 | КС-45717.84.200-09 | Труба в сборе | |
| 39 | ГКР-20-160-25 | Гидроклапан - регулятор | |
| 40 | У3.33.84.000 | Гидроблок | |
| 41 | КС-45717.84.160 | Труба в сборе | |
| 42 | КС-45717.84.500-01 | Гидроклапан предохранительный | |
| 43 | КС-45717.84.440 | Тройник | |
| 44 | КС-45717.84.270 | Труба в сборе | |
| 45 | У063.00000-3-02 | Гидрораспределитель секционный | |
| 46 | КС-45717.84.320-14 | Труба в сборе | |
| 47 | КС-45717.84.200 | Труба в сборе | |
| 48 | КС-45717.84.320-11 | Труба в сборе | |
| 49 | КС-45717.84.320-02 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
