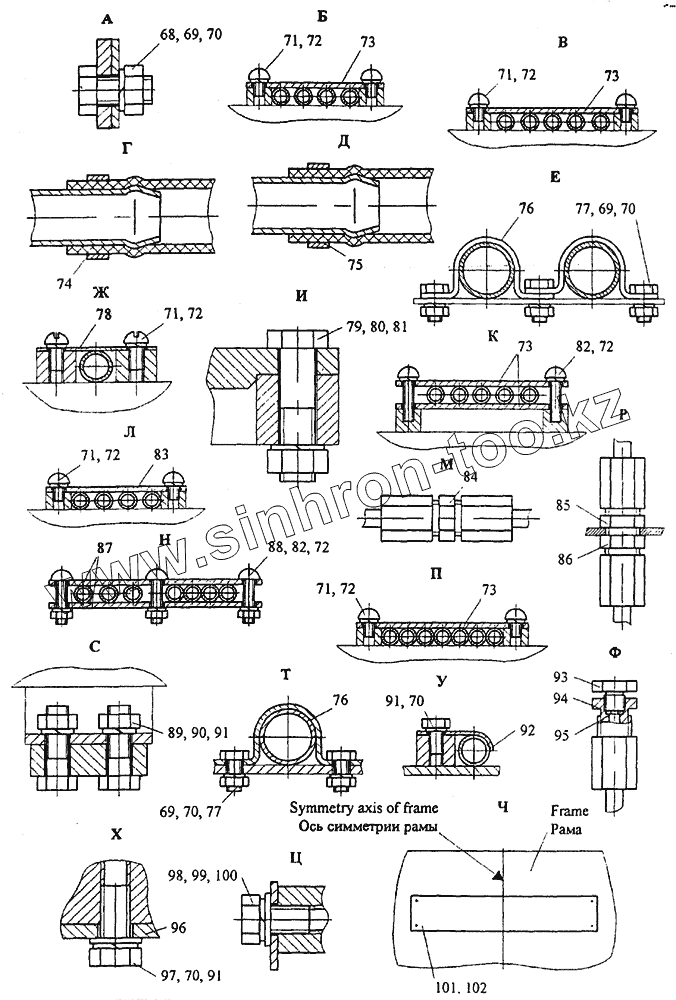

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидрооборудование опорной рамы
68
69
69
69
70
70
70
70
70
71
71
71
71
71
72
72
72
72
72
72
72
73
73
73
73
74
75
76
76
77
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
91
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 68 | M8-8gx25.46.20.019 ГОСТ 7798-70 | Болт | |
| 69 | М8-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 70 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 71 | B.M6-8gx16.46.019 ГОСТ 17473-80 | Винт | |
| 72 | 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 73 | КС-3574.83.006 | Планка | |
| 74 | КС-3577.83.160-01 | Хомут | |
| 75 | КС-3574.83.120 | Хомут | |
| 76 | У3.0483.004 | Скоба | |
| 77 | M8-8gx20.46.20.019 ГОСТ 7798-70 | Болт | |
| 78 | КС-45717.83.102 | Планка | |
| 79 | M20-8gx50.46.20.019 ГОСТ 7798-70 | Болт | |
| 80 | М20-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 81 | 20.65Г.019 ГОСТ 6402-70 | Шайба | |
| 82 | B.M6-8gx25.46.019 ГОСТ 17473-80 | Винт | |
| 83 | КС-2572А-1.83.011 | Планка | |
| 84 | КС-3577.83.003 | Штуцер | |
| 85 | КС-3574.83.004 | Штуцер | |
| 86 | КС-3577.83.018 | Гайка | |
| 87 | KC-45717.83.103 | Планка | |
| 88 | М6-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 89 | M12-8gx35.46.20.019 ГОСТ 7798-70 | Болт | |
| 90 | М12-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 91 | M8-8gx16.46.20.019 ГОСТ 7798-70 | Болт | |
| 92 | КС-3577.83.026 | Скоба | |
| 93 | КС-3577.83.092 | Пробка | |
| 94 | КС-3577.84.034 | Штуцер | |
| 95 | КС-3577.83.094-1 | Шайба | |
| 96 | КС-45717.83.250-01 | Кожух | |
| 97 | 8.01.08кп.019 ГОСТ 11371-78 | Шайба | |
| 98 | M10-8gx20.46.20.019 ГОСТ 7798-70 | Болт | |
| 99 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 100 | 10.01.08кп.019 ГОСТ 11371-78 | Шайба | |
| 101 | КС-35714К.83.005-1 | Табличка | |
| 102 | B.M5-8gx8.46.016 ГОСТ 17473-80 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
