Каталог запасных частей к технике: Автокран КС-45717К-1. Блок клапанный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

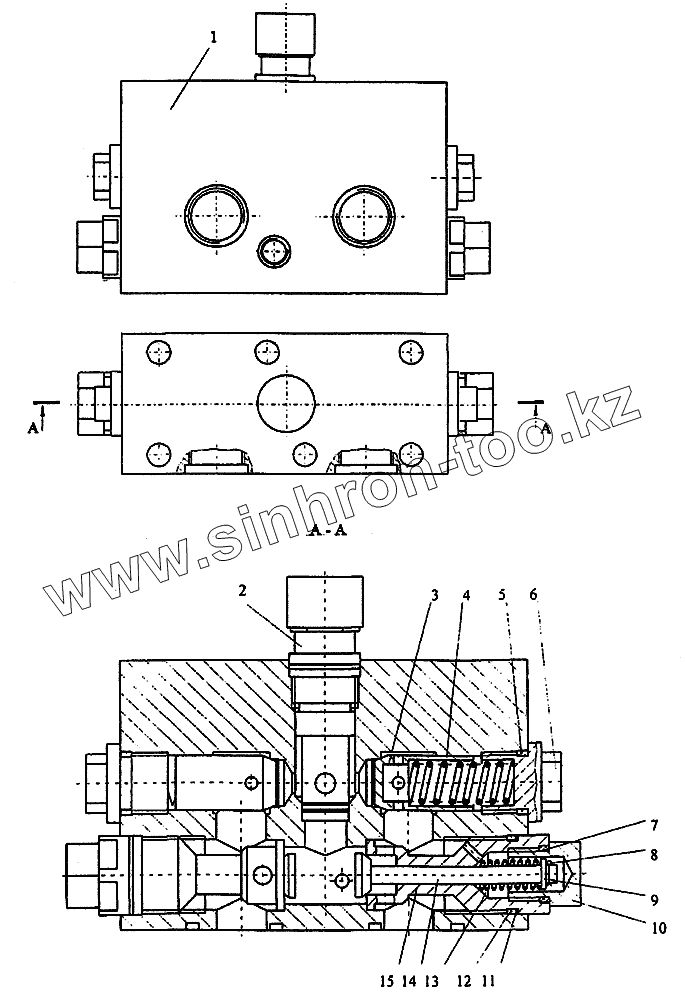

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-45717.84.431-1		Корпус
2	510.20.10АТ1		Клапан предохранительный
3	У.061.10.003-1		Клапан
4	У.061.10.004		Пружина
5	023-028-30-2-2 ГОСТ 9833-73		Кольцо
6	У.061.10.005-1		Пробка
7	021-025-25-2-2 ГОСТ 9833-73		Кольцо
8	1.6x12.016 ГОСТ 397-79		Шплинт
9	КС-45717.84.436-3		Шайба
10	КС-45717.84.432-3		Пробка
11	У.3.20.10.117		Кольцо
12	030-035-30-2-2 ГОСТ 9833-73		Кольцо
13	КС-45717.84.435-3		Пружина
14	КС-45717.84.434-3		Клапан
15	КС-45717.84.433-3		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
