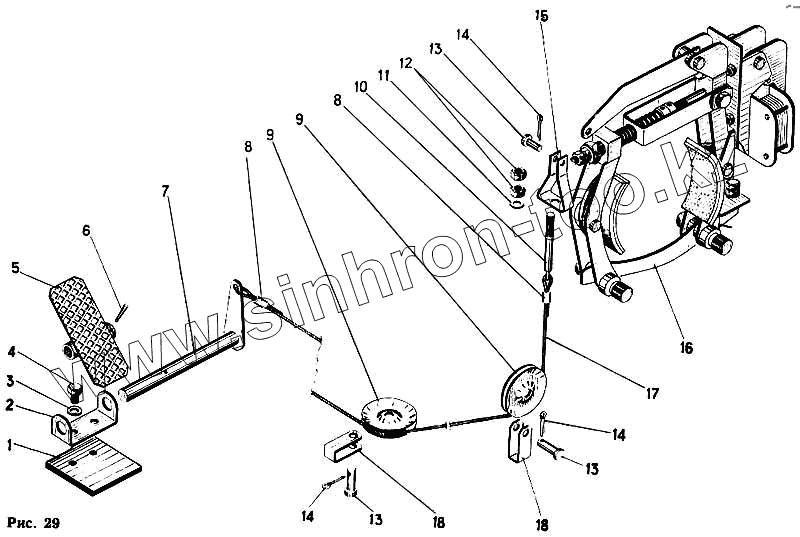

Каталог запасных частей к технике: Автокран КС-4562. Установка тормоза механизма поворота
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4561А.311.00.003 | Платик | |
| 2 | 162.311.00.01 | Кронштейн | |
| 3 | 6402.65.08 | Шайба | |
| 4 | 7796.08.16 | Болт | |
| 5 | 162.311.10.00 | Педаль | |
| 6 | 3129.05.0.32 | Штифт | |
| 7 | 4561А.311.20.000 | Рычаг | |
| 8 | 162.314.00.08 | Втулка | |
| 9 | 162.314.19 | Блок | |
| 10 | 162.311.00.05 | Тяга | |
| 11 | 11371.08 | Шайба | |
| 12 | 5915.08 | Гайка | |
| 13 | 9650.12.36 | Ось | |
| 14 | 397.04.0.25 | Шплинт | |
| 15 | 162.314.00.20А | Вилка | |
| 16 | 162.304.00.00 | Тормоз механизма поворота | |
| 17 | 3070.04.2.250 | Канат | |
| 18 | 162.314.00.06А | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
