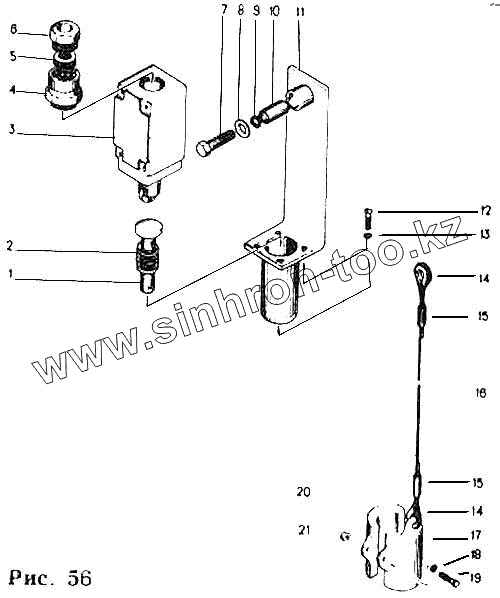

Каталог запасных частей к технике: Автокран КС-4562. Установка конечного выключателя подъема груза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4562.613.00.001 | Шток | |
| 2 | У.041.01.002 | Пружинна | |
| 3 | ПВ15-21А221-54У2.8 | Выключатель путевой | |
| 4 | 4561А.104.00.002 | Гнездо | |
| 5 | 4962.603.07.06 | Втулка | |
| 6 | 4561А.104.00.001 | Гайка | |
| 7 | 7798.08.30 | Волт | |
| 8 | 11371.08 | Шайба | |
| 9 | 6402.65.08 | Шайба | |
| 10 | 4562.613.00.011 | Втулка | |
| 11 | 4562.613.01.000 | Основание | |
| 12 | 17473.04.16 | Винт | |
| 13 | 6402.65.04 | Шайба | |
| 14 | 2224.15 | Коуш | |
| 15 | 4562.613.00.010 | Втулка | |
| 16 | 3070.04.2.700 | Канат | |
| 17 | 162.407.00.02 | Груз | |
| 18 | 6402.65.06 | Шайба | |
| 19 | 7796.06.30 | Болт | |
| 20 | 162.407.00.02-01 | Груз | |
| 21 | 5915.06 | Гайка |
