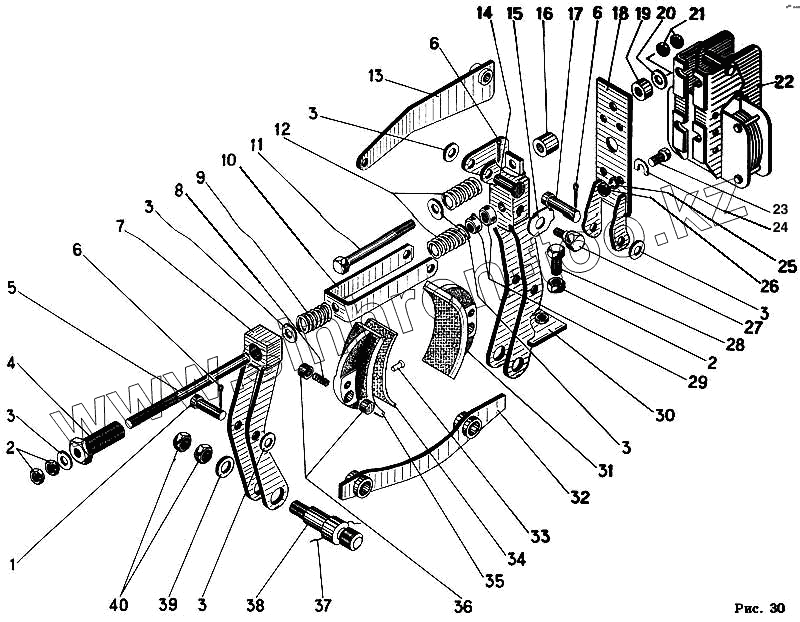

Каталог запасных частей к технике: Автокран КС-4562. Тормоз механизма поворота
1
2
2
3
3
3
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9650.12.55 | Ось | |
| 2 | 5915.12 | Гайка | |
| 3 | 11371.12 | Шайба | |
| 4 | 162.304.00.08 | Гайка регулировочная | |
| 5 | 162.304.00.09 | Тяга | |
| 6 | 397.03.2.20 | Шплинт | |
| 7 | 162.304.07.00 | Рычаг | |
| 8 | 162.304.00.17 | Пружина | |
| 9 | 162.304.00.23 | Пружина | |
| 10 | 162.304.00.11 | Хомут | |
| 11 | 162.304.00.03 | Болт | |
| 12 | 162.304.00.14 | Пружина | |
| 13 | 162.304.01.00 | Рычаг | |
| 14 | 9650.12.45 | Ось | |
| 15 | 162.304.00.24 | Шайба стопорная | |
| 16 | 162.304.00.01А | Втулка | |
| 17 | 9650.12.60 | Ось | |
| 18 | 162.304.03.00 | Панель | |
| 19 | 4571.83.034.01 | Втулка | |
| 20 | 11371.10 | Шайба | |
| 21 | 5915.10 | Гайка | |
| 22 | МО-100В | Электромагнит | |
| 23 | 7796.08.30 | Болт | |
| 24 | 162.304.00.18 | Шайба регулировочная | |
| 25 | 6401.65.08 | Шайба | |
| 26 | 5915.08 | Гайка | |
| 27 | 162.304.00.12 | Ось | |
| 28 | 7798.12.40 | Болт | |
| 29 | 162.304.00.13 | Гайка | |
| 30 | 162.304.02.00 | Рычаг | |
| 31 | 162.304.09.00 | Колодка в сборе | |
| 32 | 162.304.10.00 | Кронштейн | |
| 33 | 162.304.09.03 | Трубка | |
| 34 | 162.304.09.02 | Лента тормозная | |
| 35 | 162.304.09.01 | Колодка | |
| 36 | 162.304.00.15 | Палец | |
| 37 | 162.304.00.16 | Проволока | |
| 38 | 162.304.00.10 | Штырь | |
| 39 | 11371.16 | Шайба | |
| 40 | 5915.16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
