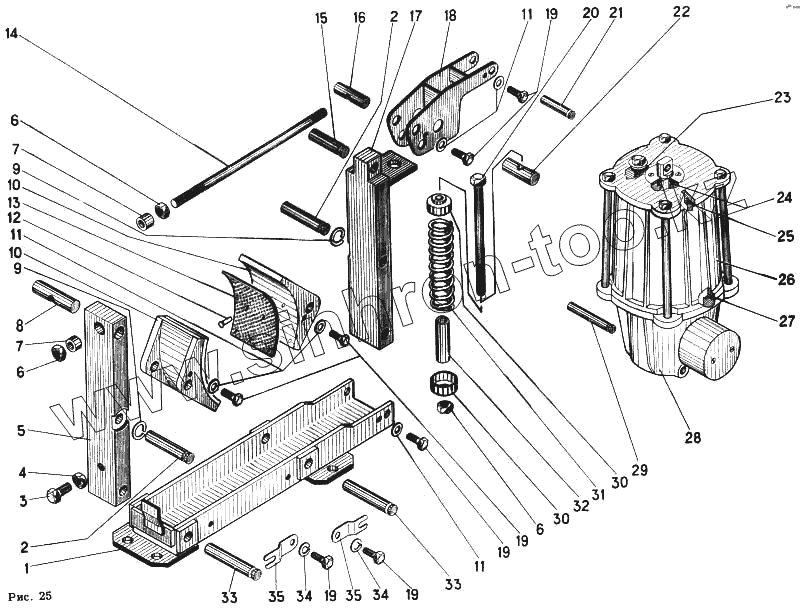

Каталог запасных частей к технике: Автокран КС-4562. Тормоз
1
2
2
3
4
5
6
6
6
7
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 022.010 | Подставка | |
| 2 | 4У1.10.0032-13 | Палец | |
| 3 | 7796.10.30 | Болт | |
| 4 | 5915.10 | Гайка | |
| 5 | 023.004 | Рычаг | |
| 6 | 5915.12 | Гайка | |
| 7 | 004.009 | Трубка | |
| 8 | 022.007 | Палец | |
| 9 | 6402.65.20 | Шайба | |
| 10 | 003.020 | Колодка | |
| 11 | 022.012 | Шайба | |
| 12 | 10300.05.18 | Заклепка | |
| 13 | 003.022 | Обкладка | |
| 14 | 4У1.10.0003-01 | Шток | |
| 15 | 4У1.10.0032-04 | Палец | |
| 16 | 04.007 | Шарнир | |
| 17 | 004.040 | Рычаг | |
| 18 | 015.020 | Рычаг верхний | |
| 19 | 7796.08.16 | Болт | |
| 20 | 04.020 | Шток | |
| 21 | 4У1.10.0032-01 | Палец | |
| 22 | 004.005 | Траверса | |
| 23 | 1-205 | Кольцо уплотнительное | |
| 24 | 8752.20.40 | Манжета | |
| 25 | 9833.130.140.58 | Кольцо | |
| 26 | ТЭ-25 | Электрогидротолкатель | |
| 27 | 1-204 | Кольцо уплотнительное | |
| 28 | ДГТ-200М | Электродвигатель | |
| 29 | 4У1.10.0032-03 | Палец | |
| 30 | 021.029 | Тарелъ | |
| 31 | 4У1.10.0017-27 | Пружина | |
| 32 | 023.016 | Трубка | |
| 33 | 4У1.10.0035-03 | Палец | |
| 34 | 6402.65.08 | Шайба | |
| 35 | 022.008 | Вилка стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
