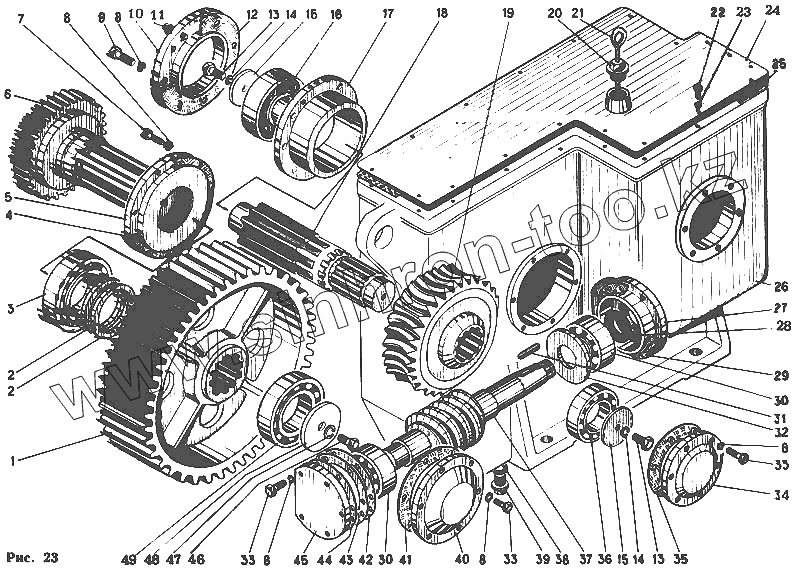

Каталог запасных частей к технике: Автокран КС-4562. Редуктор
1
2
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 162.305.00.03 | Зубчатое колесо | |
| 2 | 162.305.00.51 | Кольцо | |
| 3 | 8338.02.20 | Подшипник | |
| 4 | 162.305.00.16 | Прокладка | |
| 5 | 162.305.00.15А | Крышка | |
| 6 | 162.305.00.07А | Вал | |
| 7 | 7796.10.25 | Болт | |
| 8 | 6402.65.10 | Шайба | |
| 9 | 7796.10.55 | Болт | |
| 10 | 162.305.00.13 | Крышка | |
| 11 | 1481.10.45 | Винт | |
| 12 | 162.305.00.29 | Прокладка | |
| 13 | 7796.12.30 | Болт | |
| 14 | 8402.65.12 | Шайба | |
| 15 | 162.305.00.42 | Шайба торцовая | |
| 16 | 8338.04.12 | Подпшипник | |
| 17 | 162.305.00.11 | Стакан | |
| 18 | 162.305.00.06Б | Вал-шестерня | |
| 19 | 162.305.02 | Червячное колесо | |
| 20 | 162.305.00.08 | Пробка | |
| 21 | 162.305.00.20 | Масломер | |
| 22 | 7798.06.16 | Болт | |
| 23 | 6402.65.06 | Шайба | |
| 24 | 162.305.01 | Крышка | |
| 25 | 162.305.00.23 | Прокладка | |
| 26 | 162.305.00.01В | Корпус редуктора | |
| 27 | 162.305.00.28Г | Крышка | |
| 28 | 8752.50.70 | Манжета | |
| 29 | 4362.303.13.09 | Прокладка | |
| 30 | 333.78.10 | Подшипник | |
| 31 | 8789.12.8.70 | Шпонка | |
| 32 | 162.305.00.47 | Шайба | |
| 33 | 7796.10.30 | Болт | |
| 34 | 162.305.00.54 | Крышка | |
| 35 | 162.305.00.19 | Прокладка | |
| 36 | 8338.02.14 | Подшипник | |
| 37 | 4561А.305.00.006 | Червяк | |
| 38 | 162.305.00.65 | Шайба | |
| 39 | 4561А.305.00.011 | Пробка | |
| 40 | 162.305.00.49 | Крышка | |
| 41 | 162.305.00.18 | Прокладка | |
| 42 | 162.305.00.30 | Прокладка регулировочная | |
| 43 | 162.305.00.59 | Прокладка | |
| 44 | 162.305.00.60 | Прокладка | |
| 45 | 162.305.00.10А | Крышка | |
| 46 | 7796.16.30 | Болт | |
| 47 | 6402.65.16 | Шайба | |
| 48 | 162.305.00.43 | Шайба торцовая | |
| 49 | 8338.02.18 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
