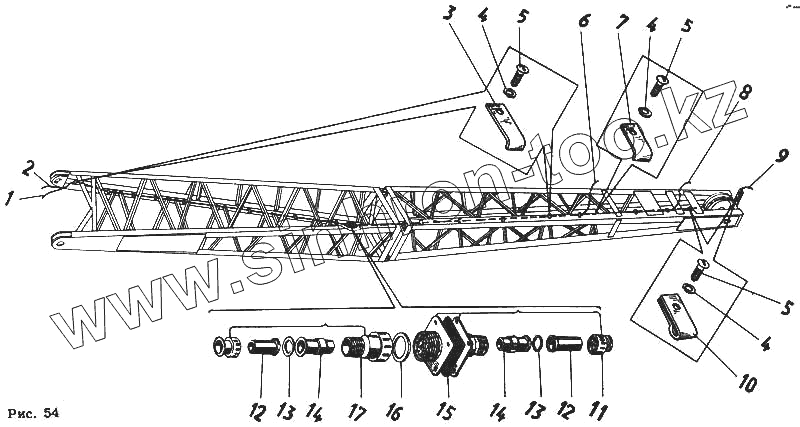

Каталог запасных частей к технике: Автокран КС-4562. Кабельная разводка по решетчатой стреле

Тип техники

Марка

Модель

Схема

2

3

4

4

4

5

5

5

6

7

8

9

10

11

12

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КГ 3х2,5 L=7 м		Кабель № 44
2	КГ 2х1,5 L=0,7 м		Кабель № 88
3	4362.607.00.44		Скоба
4	6402.65.06		Шайба
5	17473.06.10		Винт
6	КГ 2х2,5 L=4,7 м		Кабель № 42
7	4362.607.00.61		Скоба
8	ПВЗ-1,5 L=5,6 м		Провод № 81
9	ПВЗ-1,5 L=7 м		Провод № 55
10	4362.607.00.46		Скоба
11	ШР20ПК4НШ8		Колодка
12	162.637.00.31		Втулка
13	162.637.00.34		Шайба
14	162.637.00.30		Уплотнитель
15	162.637.00.33		Прокладка
16	162.637.00.32		Кольцо
17	ШР20П4НШ8		Вставка
