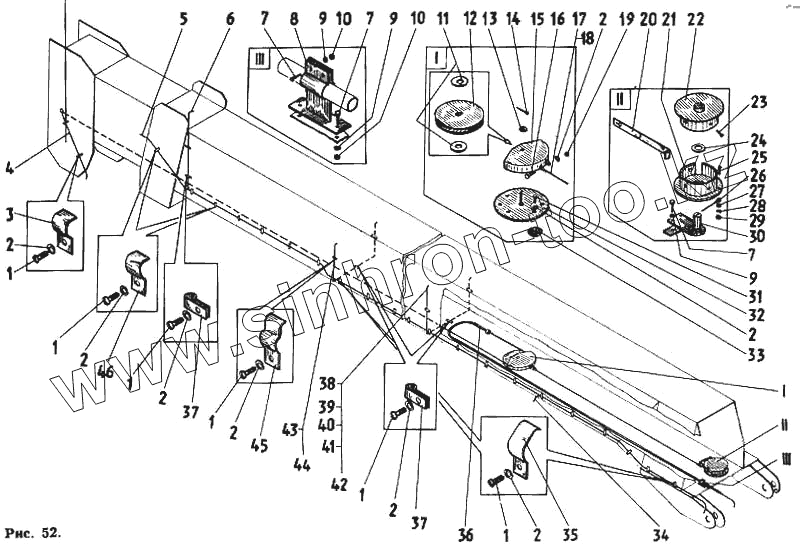

Каталог запасных частей к технике: Автокран КС-4562. Кабельная разводка по коробчатой стреле

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

2

2

2

2

2

2

5

6

7

7

7

8

9

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17473.06.10		Винт
2	6402.65.06		Шайба
3	4562.607.01.006		Скоба
4	КГ 2х2,5: L=13,3 м		Кабель № 43
5	КГ 2х1,5, L=18,3 м		Кабель № 45
6	ПВЗ-1,5, L=13,4 м		Провод № 81
7	7798.08.20		Болт
8	4562.607.01.400		Держатель
9	6402.65.08		Шайба
10	5915.08		Гайка
11	4562.607.01.502		Шайба
12	4562.607.01.501		Блок
13	11371.12		Шайба
14	397.03.2.20		Шплинт
15	4562.607.01.510		Корпус
16	7798.06.20		Болт
17	3062.01.2.700		Канат
18	НК-4-6		Наконечник
19	5915.06		Гайка
20	4562.607.01.601		Пружина
21	4562.607.01.611		Крышка внутренняя
22	4562.607.01.612		Крышка наружная
23	17475.03.06		Винт
24	13942.А36		Кольцо
25	17475.04.25		Винт
26	НК-4-4		Наконечник
27	11371.04		Шайба
28	6402.65.04		Шайба
29	5915.04		Гайка
30	4562.607.01.620		Кронштейн
31	7798.06.16		Болт
32	4562.607.01.520		Опора
33	4562.607.01.530		Ползун
34	ПВЗ-1,5 L=7 м		Провод № 55
35	162.616.00.11		Скоба
36	4562.607.01.200		Ползун
37	4362.607.00.46		Скоба
38	ПВЗ-1,5, L=9,3 м		Провод № 50
39	ПВЗ-1,5, L=9,3 м		Провод № 50
40	ПВЗ-1,5, L=1,6 м		Провод № 126
41	ПВЗ-1,5, L=1,6 м		Провод № 126
42	ПВЗ-1,5, L=1,6 м		Провод № 126
43	ПВЗ-1,5, L=4,77 м		Провод № 50
44	ПВЗ-1,5: L=1.6 м		Провод № 125
45	4362.607.00.61		Скоба
46	4362.607.00.40		Скоба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
