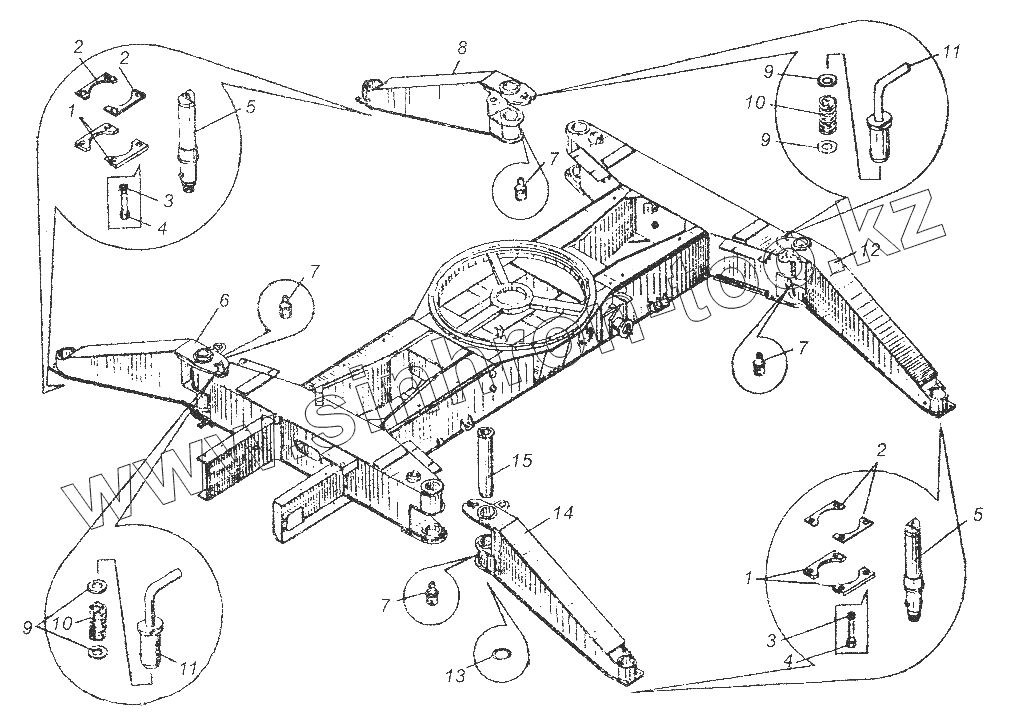

Каталог запасных частей к технике: Автокран КС-3577. Установка выносных опор КС-3577.31.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
4
4
5
5
6
7
7
7
7
8
9
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-3577.31.004 Ригель
2 [Ригель] Ригель
3 [Шайба 16.01019 ГОСТ13463-77] Шайба 16.01019 ГОСТ13463-77
4 [Болт М16х35.46.019 ГОСТ7798-70] Болт М16х35.46.019 ГОСТ7798-70
5 [Гидроцилиндр Ц22.000] Гидроцилиндр Ц22.000
6 КС-3577.31.200 Опора
7 [Масленка 1.2.Ц6хр ГОСТ19853-74] Масленка 1.2.Ц6хр ГОСТ19853-74
8 КС-3577.31.400 Опора
9 [Шайба 22.02.019 ГОСТ11371-78] Шайба 22.02.019 ГОСТ11371-78
10 КС-3577.31.003 Пружина
11 [Фиксатор] Фиксатор
12 КС-3577.31.500 Опора
13 КС-3577.31.002 Кольцо
14 КС-3577.31.300 Опора
15 КС-3577.31.001 Шкворень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
