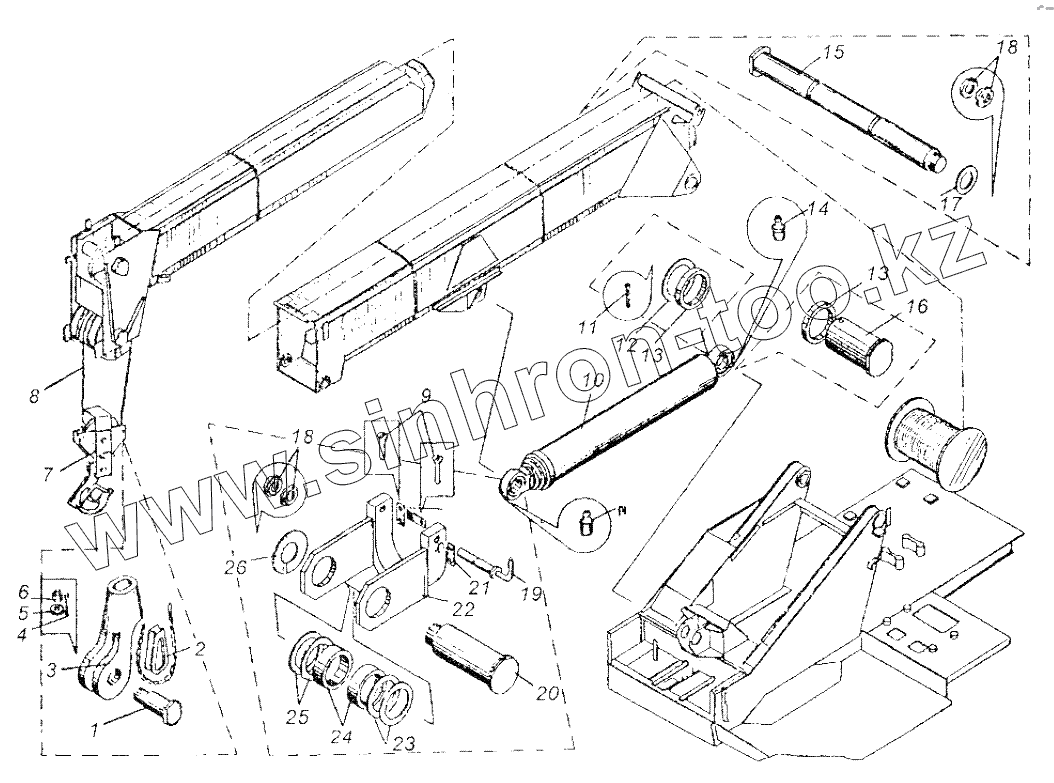

Каталог запасных частей к технике: Автокран КС-3577. Установка телескопической стрелы КС-3577.63.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

9

10

11

12

13

13

14

14

15

16

17

18

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-2572А-1.63.005		Ось
2	КС-3577.63.003		Клин
3	КС-3577.63.002		Обойма
4	[Шплинт 5х50.016 ГОСТ397-79]		Шплинт 5х50.016 ГОСТ397-79
5	[Шайба 36.02.019 ГОСТ11371-78]		Шайба 36.02.019 ГОСТ11371-78
7	КС-3577.63.300		Крюковая обойма
8	[Канат 16.5-Г-1-С-К-1670(170) ГОСТ2688-80(L=88м)]		Канат 16.5-Г-1-С-К-1670(170) ГОСТ2688-80(L=88м)
9	[Болт М8-8gх30.46.019 ГОСТ7798-70]		Болт М8-8gх30.46.019 ГОСТ7798-70
10	Ц51.000		Гидроцилиндр
11	КС-3577.63.011		Стопор
12	КС-3577.63.029		Шайба
13	КС-3577.63.018		Втулка
14	[Масленка 1.2.Ц5хр ГОСТ19853]		Масленка 1.2.Ц5хр ГОСТ19853
15	КС-3577.63.001		Ось
16	КС-3577.63.013		Ось
17	КС-3577.63.009		Шайба
18	[Гайка ВМ60х2.06.019 ГОСТ11871-73]		Гайка ВМ60х2.06.019 ГОСТ11871-73
19	КС-3577.63.030		Фиксатор
20	КС-3577.63.012		Ось
21	КС-3577.63.044		Планка
22	КС-3577.63.040-1		Упор
23	КС-3577.63.029		Шайба
24	КС-3577.63.018-01		Втулка
25	КС-3577.63.029-1		Шайба
26	КС-3577.63.028		Шайба
