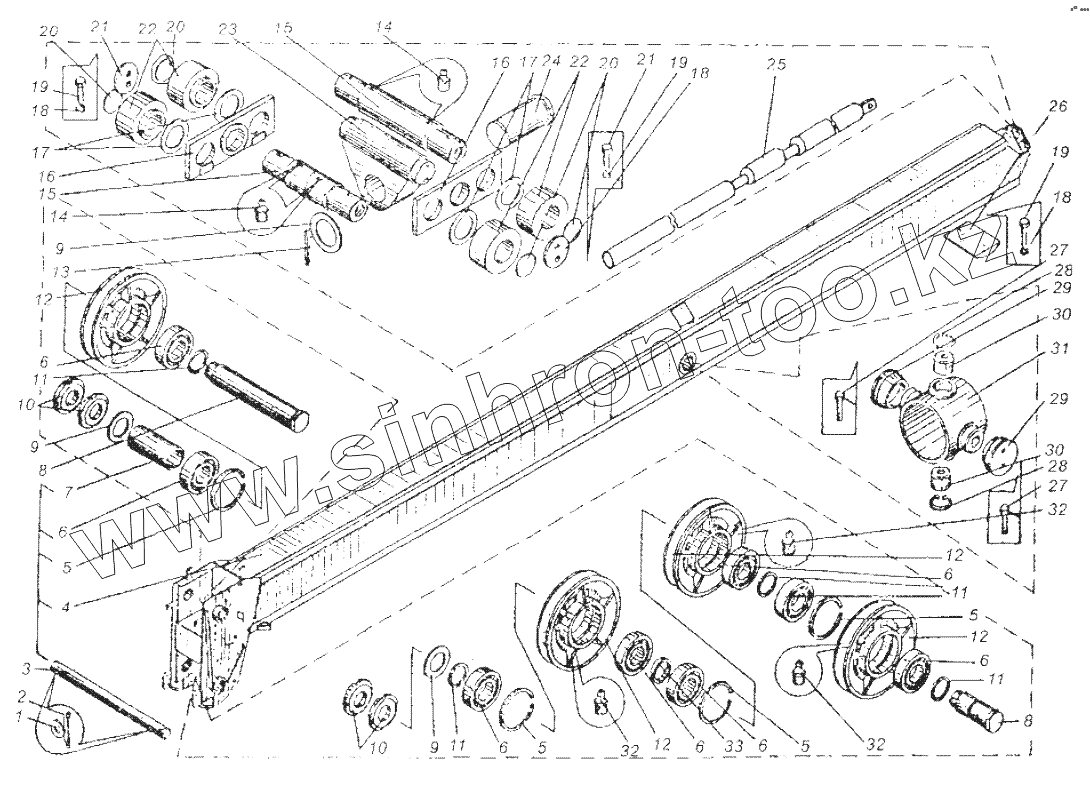

Каталог запасных частей к технике: Автокран КС-3577. Стрела телескопическая КС-3577.63.100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
7
8
8
9
9
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
15
16
16
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
32
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 [Шайба 16.02.019 ГОСТ11371-78] Шайба 16.02.019 ГОСТ11371-78
2 [Шплинт 4х25.016 ГОСТ397-79] Шплинт 4х25.016 ГОСТ397-79
3 КС-3577.63.102 Ось
4 КС-3577.63.600-01 Секция стрелы
5 КС-3577.63.272 Кольцо
6 [Подшипник 60314 ГОСТ7242-81] Подшипник 60314 ГОСТ7242-81
7 КС-3577.63.103-01 Втулка
8 КС-3577.63.101 Ось
9 КС-3577.63.129 Шайба
10 [Гайка М60х2.06.02В ГОСТ11871-80] Гайка М60х2.06.02В ГОСТ11871-80
11 КС-3577.63.103-02 Втулка
12 КС-3577.63.271 Блок
13 [Шплинт 10х100.016 ГОСТ397-79] Шплинт 10х100.016 ГОСТ397-79
14 [Масленка 22.45.Ц6хр] Масленка 22.45.Ц6хр
15 КС-3577.63.123 Ось
16 КС-3577.63.230 Щека
17 КС-3577.63.ПЗ Проставка
18 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
19 [Болт М10х20.46.019 ГОСТ7798-70] Болт М10х20.46.019 ГОСТ7798-70
20 [Заглушка 24.08кп.Кд9хр ГОСТ3111-81] Заглушка 24.08кп.Кд9хр ГОСТ3111-81
21 [Шайба 65.019] Шайба 65.019
22 КС-3577.63.115 Ролик
23 КС-3577.63.240 Каретка
24 КС-3577.63.109 Ось
25 У.31.03.000 Гидроцилиндр
26 У2.06.63.006 Башмак
27 [Болт 3М12х45.46.019 ГОСТ7798-70] Болт 3М12х45.46.019 ГОСТ7798-70
28 [Кольцо В-56 ГОСТ13943-68] Кольцо В-56 ГОСТ13943-68
29 КС-3577.63.108 Втулка
30 КС-3577.63.105 Ось
31 КС-3577.63.130 Шарнир
32 [Масленка 1.2.Ц6хр ГОСТ19853-74] Масленка 1.2.Ц6хр ГОСТ19853-74
33 КС-3577.63.103 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
