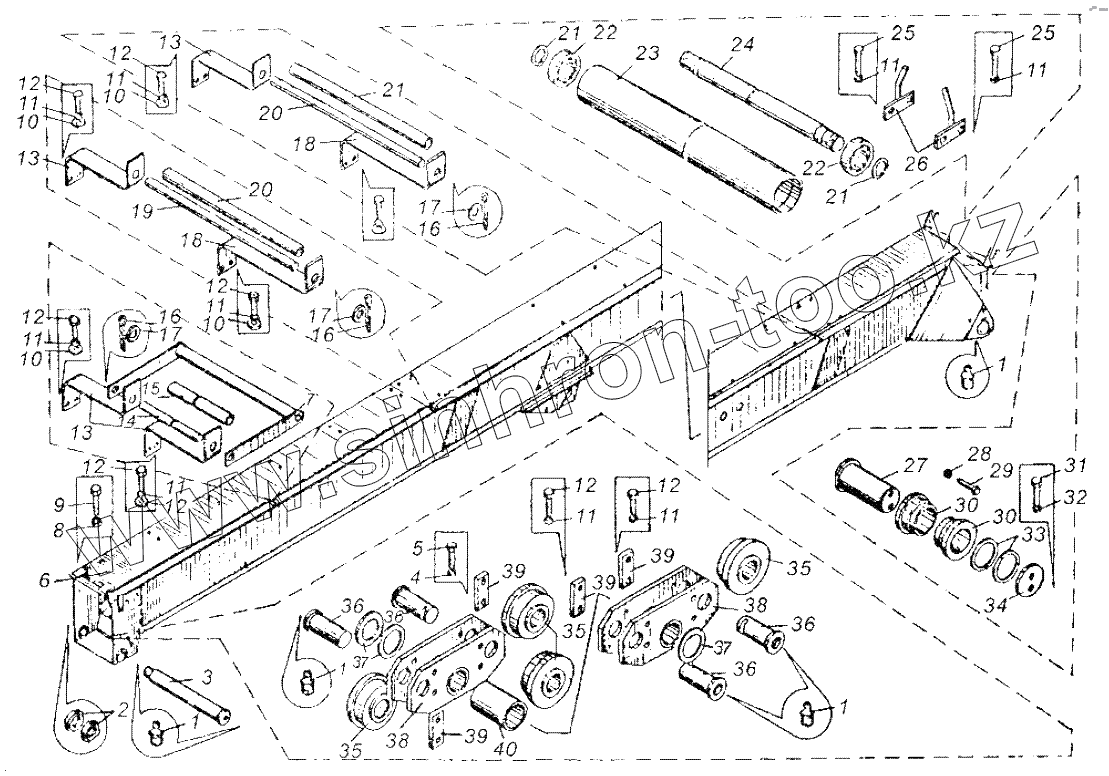

Каталог запасных частей к технике: Автокран КС-3577. Стрела телескопическая КС-3577.63.100
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
15
16
16
17
17
17
17
18
18
19
20
20
21
21
21
22
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
35
35
35
36
36
36
36
37
37
38
38
39
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 2 | [Гайка ВМ42х1,5.5.019 ГОСТ11871-80] | Гайка ВМ42х1,5.5.019 ГОСТ11871-80 | |
| 3 | КС-3577.63.111 | Ось | |
| 4 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 5 | [Болт М10х20.46.019 ГОСТ7798-70] | Болт М10х20.46.019 ГОСТ7798-70 | |
| 6 | КС-3577.63.500 | Основание стрелы | |
| 7 | КС-3577.63.260 | Ограничитель | |
| 8 | [Гайка М24-64.04.019 ГОСТ5916-70] | Гайка М24-64.04.019 ГОСТ5916-70 | |
| 9 | [Болт М24х60.46.019 ГОСТ7796-70] | Болт М24х60.46.019 ГОСТ7796-70 | |
| 10 | [Шайба 10.01.08кп.019 ГОСТ11371-78] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 11 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 12 | [Болт М10Х20.46.019 ГОСТ7798-70] | Болт М10Х20.46.019 ГОСТ7798-70 | |
| 13 | КС-3577.63.127 | Кронштейн | |
| 14 | КС-3577.63.128 | Ось | |
| 15 | КС-3577.63.122 | Труба | |
| 16 | [Шплинт 4х25.016 ГОСТ397-79] | Шплинт 4х25.016 ГОСТ397-79 | |
| 17 | [Шайба 20.02.ВСт3пс.019 ГОСТ11371-78] | Шайба 20.02.ВСт3пс.019 ГОСТ11371-78 | |
| 18 | КС-3577.63.140 | Кронштейн | |
| 19 | КС-3577.63.121 | Ось | |
| 20 | КС-3577.63.124 | Труба | |
| 21 | [Кольцо В-35 ГОСТ13942-80] | Кольцо В-35 ГОСТ13942-80 | |
| 22 | [Подшипник 60207 ГОСТ7242-81] | Подшипник 60207 ГОСТ7242-81 | |
| 23 | КС-3577.63.182 | Ролик | |
| 24 | КС-3577.63.181 | Ось | |
| 25 | [Болт М12х25.46.019 ГОСТ7798-70] | Болт М12х25.46.019 ГОСТ7798-70 | |
| 26 | У2.08.63.010 | Ограничитель | |
| 27 | КС-3577.63.126 | Ось | |
| 28 | [Гайка М10-64.04.019 ГОСТ5916-70] | Гайка М10-64.04.019 ГОСТ5916-70 | |
| 29 | [Винт ВМ10-8g50.14Н.10 ГОСТ1483-84] | Винт ВМ10-8g50.14Н.10 ГОСТ1483-84 | |
| 30 | У2.04.63.004 | Втулка | |
| 31 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 32 | [Болт М10х25.46.019 ГОСТ7798-70] | Болт М10х25.46.019 ГОСТ7798-70 | |
| 33 | КС-3577.63.125 | Шайба | |
| 34 | [Шайба 70.019] | Шайба 70.019 | |
| 35 | КС-3577.63.152 | Ролик | |
| 36 | КС-3577.63.151 | Ось | |
| 37 | КС-3577.63.113 | Проставка | |
| 38 | КС-3577.63.160 | Кронштейн | |
| 39 | КС-3577.63.153 | Оседержатель 40-60 | |
| 40 | КС-3577.63.117 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
