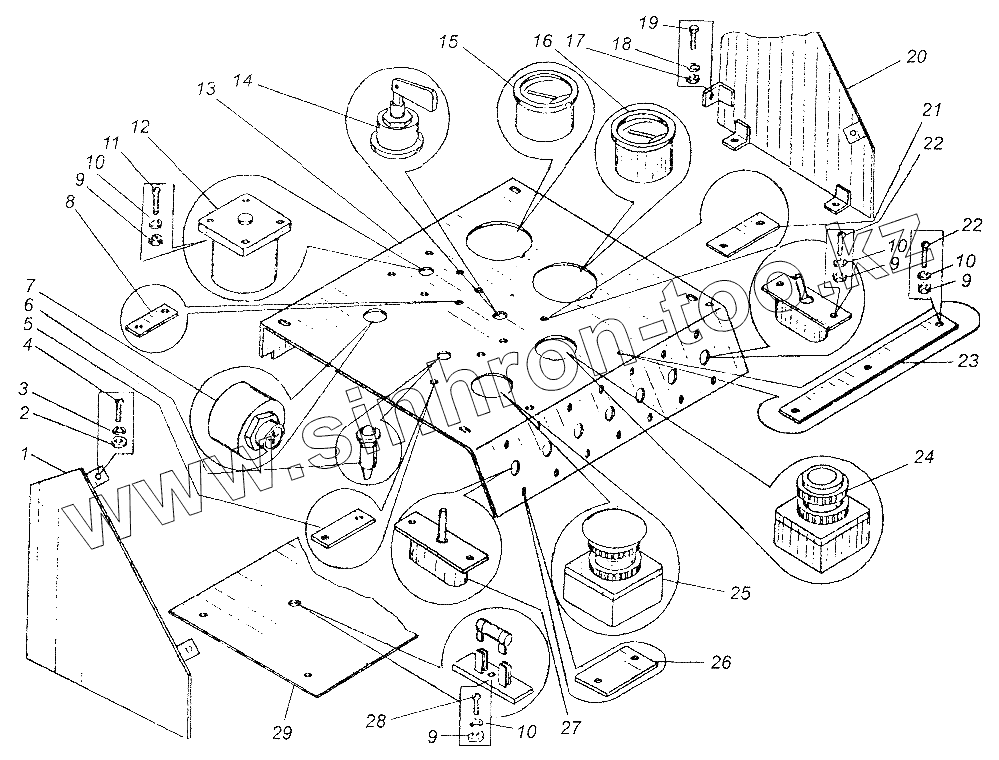

Каталог запасных частей к технике: Автокран КС-3577. Щиток приборов КС-3577.81.100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-3577.81.140 Стенка левая
2 [Шайба 6.02.019 ГОСТ11371-78] Шайба 6.02.019 ГОСТ11371-78
3 [Шайба 6.65Г.019 ГОСТ6402-70] Шайба 6.65Г.019 ГОСТ6402-70
4 [Винт М6х10.46.019 ГОСТ17473-80] Винт М6х10.46.019 ГОСТ17473-80
5 КС-3577.80.107 Табличка
6 [Контрольная лампа ГЩ20Л] Контрольная лампа ГЩ20Л
7 [Контрольная спираль ОВ65-2000] Контрольная спираль ОВ65-2000
8 КС-3577.81.104 Табличка
9 [Гайка М4.5.016 ГОСТ5916-70] Гайка М4.5.016 ГОСТ5916-70
10 [Шайба 4.65Г.019 ГОСТ6402-70] Шайба 4.65Г.019 ГОСТ6402-70
11 [Винт М4х16.46.016 ГОСТ17473-80] Винт М4х16.46.016 ГОСТ17473-80
12 [Реле перегрева РС-404] Реле перегрева РС-404
13 КС-3577.81.101 Панель
14 [Выключатель ВК-ЗГ7А2] Выключатель ВК-ЗГ7А2
15 [Указатель температуры воды УК-171] Указатель температуры воды УК-171
16 [Указатель давления масла УК-170] Указатель давления масла УК-170
17 [Гайка 18.5.019 ГОСТ5916-70] Гайка 18.5.019 ГОСТ5916-70
18 [Шайба 8.65Г.019 ГОСТ6402-70] Шайба 8.65Г.019 ГОСТ6402-70
19 [Болт М8х16.46.019 ГОСТ7798-70] Болт М8х16.46.019 ГОСТ7798-70
20 КС-3577.31.130 Стенка правая
21 КС-3577.80.108 Табличка
22 [Винт М4х8.46.016 ГОСТ17473-80] Винт М4х8.46.016 ГОСТ17473-80
23 КС-3577.80.105 Табличка
24 [Кнопка КЕ-011] Кнопка КЕ-011
25 [Кнопка КЕ-021] Кнопка КЕ-021
26 КС-3577.80.106 Табличка
27 [Переключатель 2ППК-45] Переключатель 2ППК-45
28 [Винт М4х14.46.016 ГОСТ17473-80] Винт М4х14.46.016 ГОСТ17473-80
29 КС-3577.81.103 Лист
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
