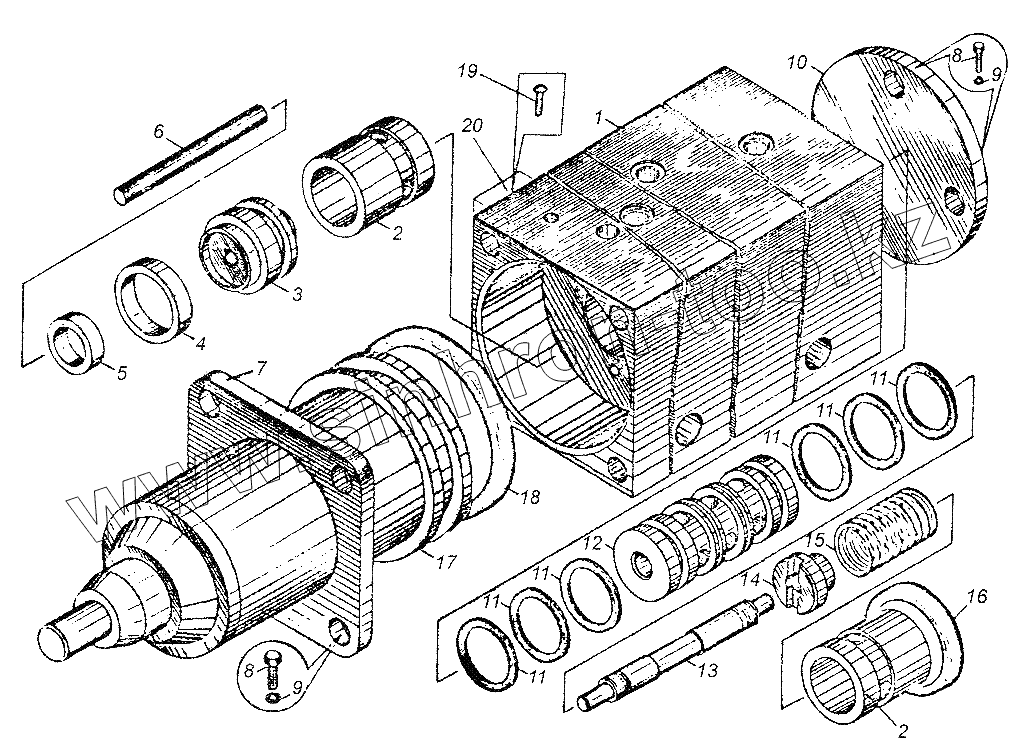

Каталог запасных частей к технике: Автокран КС-3577. Распределитель с электрическим управлением У.4690.9031.00

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 У.4690.9031.01 Корпус
2 У.4690.9031.06 Стакан
3 У.4690.9031.08 Втулка
4 [Кольцо уплотнительное 016-020-30-2-2 ГОСТ9833-73] Кольцо уплотнительное 016-020-30-2-2 ГОСТ9833-73
5 [Кольцо уплотнительное 010-014-30-2-2 ГОСТ9833-73] Кольцо уплотнительное 010-014-30-2-2 ГОСТ9833-73
6 У.4690.9031.11 Толкатель
7 У.4690.9031.03 Фланец
8 [Винт М6х16.56.05 ГОСТ1491-62] Винт М6х16.56.05 ГОСТ1491-62
9 [Шайба 6.65Г 05 ГОСТ6402-70] Шайба 6.65Г 05 ГОСТ6402-70
10 У.4690.9031.05 Фланец
11 У.4690.4144.217 Кольцо
12 У.4690.9031.02 Втулка
13 У.4690.9031.04 Плунжер
14 У.4690.9031.07 Втулка
15 У.4690.9031.09 Пружина
16 [Кольцо уплотнительное 022-028-30-2-2 ГОСТ9833-73] Кольцо уплотнительное 022-028-30-2-2 ГОСТ9833-73
17 У.4020.02 Электромагнит
18 [Кольцо 040-048-30-2-2 ГОСТ9833-73] Кольцо 040-048-30-2-2 ГОСТ9833-73
19 [Винт М3х20.56.05 ГОСТ1489-62] Винт М3х20.56.05 ГОСТ1489-62
20 [Клеммник КМ-1] Клеммник КМ-1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
