Каталог запасных частей к технике: Автокран КС-3577. Общий вид крана КС-3577-3

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-3571 (2002) КС-35714 (2002) КС-35715 (2002) КС-3574 (2002) КС-3576 (2002) КС-3577 (2003) КС-4562 КС-45717К-1 КС-45717К-1 (вариант) (2010) КС-6973А (2002)

Схема > Не выбрано Установка кабины КС-3577.52.000 Установка отопителя КС-3577.55.000 Установка рамы КС-3577.30.000 Установка рамы КС-3577А.30.000СБ (КС-3577-3) Установка выносных опор КС-3577.31.000 Установка выносных опор КС-3577А.31.000 (КС-3577-3) Опора поворотная роликовая У.1230.03.000-05 Опора поворотная роликовая У.1230.03А.000-05СБ (КС-3577-3) Стабилизатор КС-3577.35.000 Привод управления крановыми операциями КС-3577.70.000 Привод управления коробкой отбора мощности КС-3577.71.000 Привод управления двигателем КС-3577.72.000 Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) Гидрооборудование неповоротной части КС-3577.83.000 Гидрооборудование неповоротной части КС-3577.83.000 Гидрооборудование неповоротной части КС-3577-3.83.000 (КС-3577-3) Гидрооборудование неповоротной части КС-3577-3.83.000 (КС-3577-3) Гидрозамок КС-3577.83.200 Соединение вращающееся КС-3577.83.300 Бак масляный КС-3577.83.400 Бак масляный КС-3577.83.400 (КС-3577-3) Гидроцилиндр выносных опор Ц22А.000 Фильтр линейный У.4910.46.000 Размыкатель тормоза КС-3577.26.310-1 Гидрооборудование поворотной части КС-3577.84.000 Гидрооборудование поворотной части КС-3577.84.000 Гидрооборудование поворотной части КС-3577-3.84.000 (КС-3577-3) Гидрооборудование поворотной части КС-3577-3.84.000 (КС-3577-3) Клапан аварийный КС-3577.84.400 Клапан обратный управляемый КС-3577.84.700 Гидрораспределитель У.063.00.000-3 Клапан предохранительный У.067.00.000 Гидромотор 209.25.21.21 Гидромотор 210.25.13.21Б Гидроцилиндр У.31.03.000 Гидроцилиндр У.31.03.000-1 (КС-3577-3) Гидроцилиндр стрелы Ц51.000 Распределитель с электрическим управлением У.4690.9031.00 Распределитель с электромагнитным управлением У.4690.06.901 Кольцевой токосъемник КС-3577.80.200 Кольцевой токосъемник КС-3577-2.81.200 (КС-3577-3) Ограничитель подъема крюка КС-3577.80.400 Ограничитель опускания крюка КС-3577.80.500 Кабелесборник КС-3577-2.81.610 (КС-3577-3) Электрооборудование КС-3577.81.000 Электрооборудование КС-3577-2.81.000 (КС-3577-3) Щиток приборов КС-3577.81.100 Установка прибора УАС-1 КС-3577.81.200 Установка ограничителя грузоподъемности КС-3577.81.700 Установка ограничителя грузоподъемности КС-3577.81.700 Установка ограничителя грузоподъемности КС-3577.81.700 (КС-3577-3) Установка ограничителя грузоподъемности КС-3577.81.700 (КС-3577-3) Привод насоса КС-3577.14.000 Привод насоса КС-3577-2.14.000 (КС-3577-3) Коробка отбора мощности КС-3577.14.100 Коробка отбора мощности КС-3577-2.14.100 (КС-3577-3) Пневмооборудование КС-3577-2.85.000 (КС-3577-3) Механизм блокировки подвески КС-3577А.35.000 (КС-3577-3) Лебедка грузовая КС-3577.26.000-3 Лебедка грузовая КС-3577.26.000-3 Редуктор Ц2У-250-31,5-11 Механизм поворота КС-3577.28.000-1 Механизм поворота КС-3577.28.000-1 Установка телескопической стрелы КС-3577.63.000 Установка телескопической стрелы КС-3577-3.63.000 (КС-3577-3) Стрела телескопическая КС-3577.63.100 Стрела телескопическая КС-3577.63.100 Стрела телескопическая КС-3577-3.63.100 (КС-3577-3) Стрела телескопическая КС-3577-3.63.100 (КС-3577-3) Крюковая обойма КС-3577.63.300 Крюковая обойма КС-3577-3.63.300 (КС-3577-3) Общий вид крана КС-3577 Общий вид крана КС-3577-3 Нормали Нормали Нормали Нормали Нормали

1

2

3

4

5

6

7

8

9

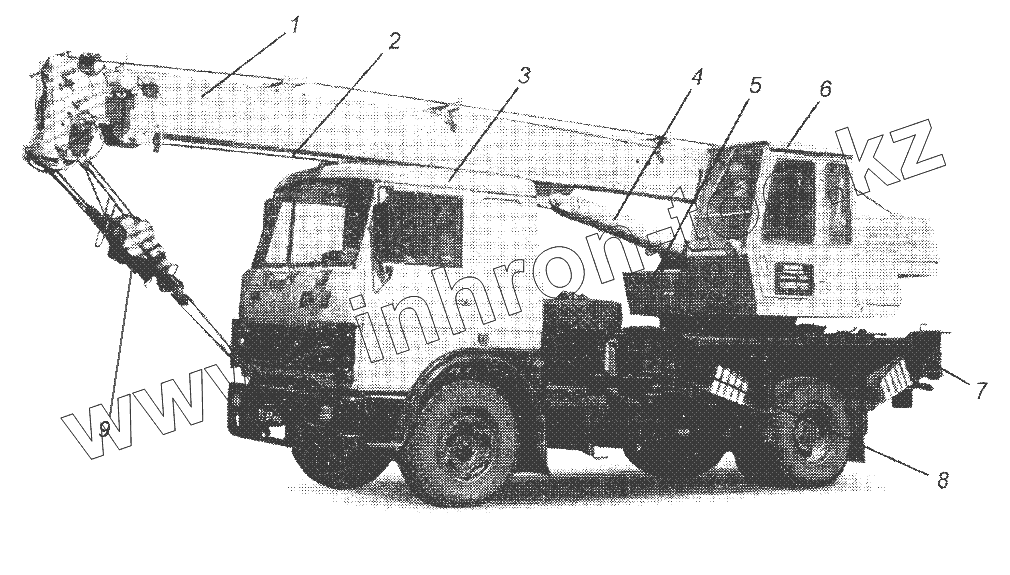

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-3577-3.63.100		Стрела телескопическая
2	КС-3577.62.300-1		Гусек (удлинитель)
3	МАЗ-5337		Автомобильное шасси
4	Ц-51.000-1		Гидроцилиндр подъема стрелы
5	КС-3577.50.000-03		Рама поворотная (металлоконструкция)
6	КС-3577.52.000-03		Кабина (установка)
7	КС-3577А.31.000		Выносные опоры
8	КС-3577А.30.00		Неповоротная рама
9	КС-3577-3.63.300		Крюковая обойма
