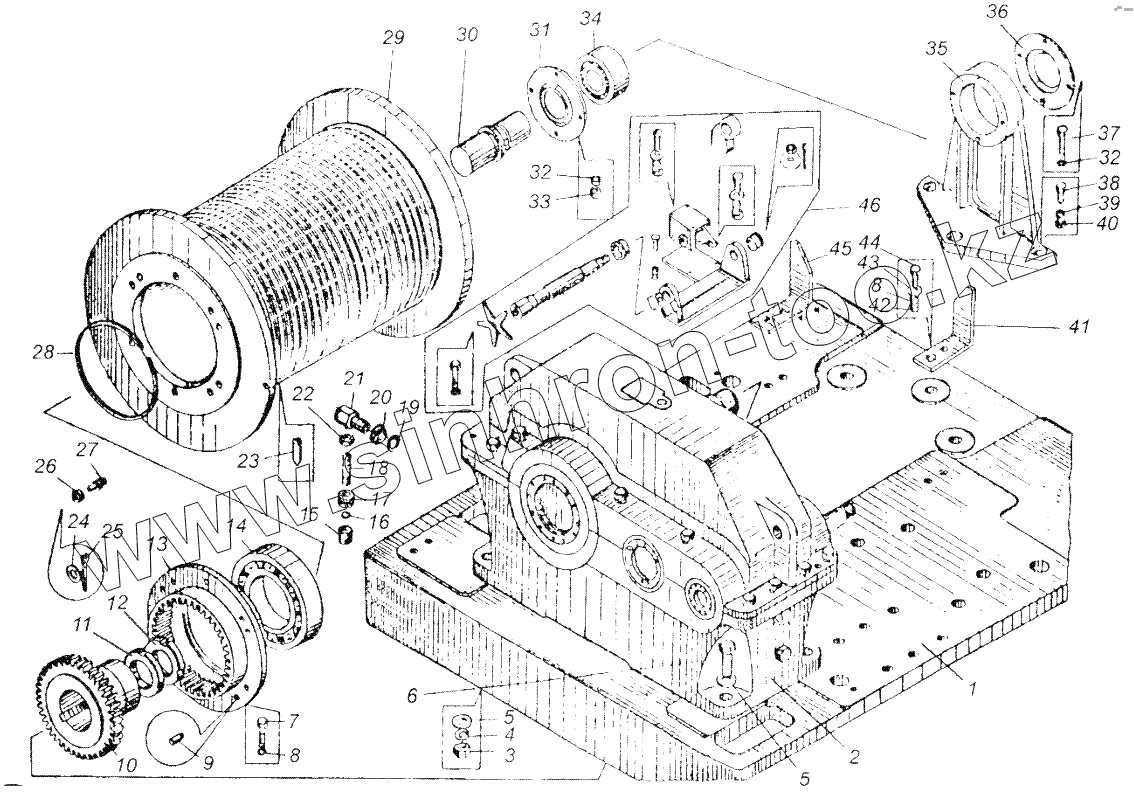

Каталог запасных частей к технике: Автокран КС-3577. Лебедка грузовая КС-3577.26.000-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-3577.26.001-4 Плита
2 [Редуктор IЦ27-250-31.5 ГОСТ20758-75] Редуктор IЦ27-250-31.5 ГОСТ20758-75
3 [Гайка М24,5.019 ГОСТ5915-70] Гайка М24,5.019 ГОСТ5915-70
4 [Шайба 24.65Г.019 ГОСТ6402-70] Шайба 24.65Г.019 ГОСТ6402-70
5 [Шайба 24.02.019 ГОСТ11371-78] Шайба 24.02.019 ГОСТ11371-78
6 [Болт М24х110.46.019 ГОСТ7796-70] Болт М24х110.46.019 ГОСТ7796-70
7 [Болт М12х40.46.019 ГОСТ7798-70] Болт М12х40.46.019 ГОСТ7798-70
8 [Шайба М12.65Г.019 ГОСТ6402-70] Шайба М12.65Г.019 ГОСТ6402-70
9 [Штифт 12м 6х30 ГОСТ3128-70] Штифт 12м 6х30 ГОСТ3128-70
10 КС-3577.26.027-3 Полумуфта зубчатая
11 КС-3577.26.009 Шайба
12 КС-3577.26.008 Гайка
13 КС-3577.26.111-3 Полумуфта зубчатая
14 [Подшипник 1224Л ГОСТ5720-75] Подшипник 1224Л ГОСТ5720-75
15 КС-3577.26.084 Заглушка
16 КС-3577.26.081 Шайба
17 КС-3577.26.085 Манжета
18 КС-3577.26.086 Трубка
19 122.050 Прокладка
20 КС-3577.26.83 Гайка
21 КС-3577.26.082 Корпус
22 [Гайка М14х1.5.04.019 ГОСТ5916-70] Гайка М14х1.5.04.019 ГОСТ5916-70
23 [Винт М4х8.46.019 ГОСТ1476-75] Винт М4х8.46.019 ГОСТ1476-75
24 [Шайба 8.01.019 ГОСТ11371-78] Шайба 8.01.019 ГОСТ11371-78
25 [Шплинт 2х20.016 ГОСТ397-79] Шплинт 2х20.016 ГОСТ397-79
26 КС-3577.80.503 Ролик
27 КС-3577.80.502 Палец
28 [Кольцо 18215 ГОСТ13941-80] Кольцо 18215 ГОСТ13941-80
29 КС-3577.26.105 Барабан
30 КС-3077.26.107-3 Ось
31 КС-3577.26.026-01 Крышка
32 [Шайба8.65Г.019 ГОСТ6402-70] Шайба8.65Г.019 ГОСТ6402-70
33 [Гайка 1.18.5.019 ГОСТ5915-70] Гайка 1.18.5.019 ГОСТ5915-70
34 [Подшипник 3610 ГОСТ5721-75] Подшипник 3610 ГОСТ5721-75
35 КС-3577.26.017-2 Кронштейн
36 КС-3577.26.026 Крышка
37 [Болт М8х60.46.01 ГОСТ7798-70] Болт М8х60.46.01 ГОСТ7798-70
38 [Болт М20х90.46.019 ГОСТ7798-70] Болт М20х90.46.019 ГОСТ7798-70
39 [Шайба 20.65Г.019 ГОСТ6402-70] Шайба 20.65Г.019 ГОСТ6402-70
40 [Гайка М20.5.019 ГОСТ5915-70] Гайка М20.5.019 ГОСТ5915-70
41 КС-3577.26.004-3 Кронштейн
42 [Гайка М12.5.019 ГОСТ5915-70] Гайка М12.5.019 ГОСТ5915-70
43 [Шайба 12.01.019 ГОСТ11371-78] Шайба 12.01.019 ГОСТ11371-78
44 [Болт М12х65.46.019 ГОСТ7798-70] Болт М12х65.46.019 ГОСТ7798-70
45 КС-3577.25.005-3 Кронштейн
46 КС-3577.80.500 Ограничитель опускания крюка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
