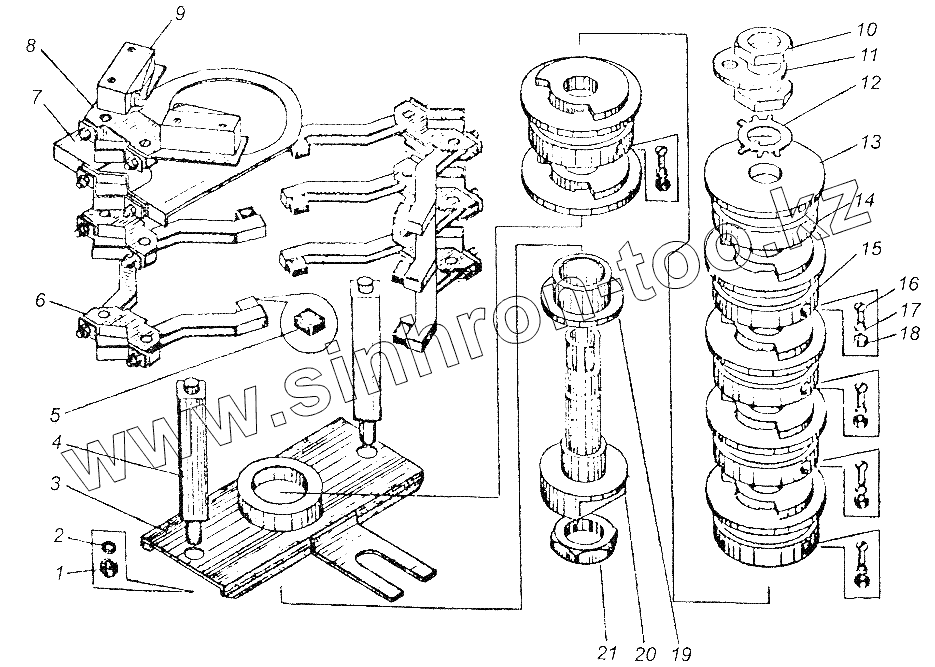

Каталог запасных частей к технике: Автокран КС-3577. Кольцевой токосъемник КС-3577.80.200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 [Гайка М10.5.019 ГОСТ5916-70] Гайка М10.5.019 ГОСТ5916-70
2 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
3 КС-3577.80.210 Траверса
4 КС-3577.80.230 Стойка
5 [Щетка МГ8х12,5х32 ГОСТ2332-75] Щетка МГ8х12,5х32 ГОСТ2332-75
6 КС-3577.80.240 Щеткодержатель
7 КС-3577.80.252 Кольцо
8 КС-3577.80.452 Кронштейн
9 [ Микропереключатель МП-1107] Микропереключатель МП-1107
10 [Гайка М20х1,5.5.019 ГОСТ5916-70] Гайка М20х1,5.5.019 ГОСТ5916-70
11 КС-3577.80.254 Кулачок
12 [Шайба 20.01.019 ГОСТ11872-80] Шайба 20.01.019 ГОСТ11872-80
13 КС-3577.80.202 Кольцо
14 КС-3577.80.252 Кольцо
15 КС-3577.80.201 Кольцо
16 [Винт М4х10.46.016 ГОСТ17475-80] Винт М4х10.46.016 ГОСТ17475-80
17 [Шайба 4.65Г.019 ГОСТ6402-70] Шайба 4.65Г.019 ГОСТ6402-70
18 [Гайка М4.5.016 ГОСТ5916-70] Гайка М4.5.016 ГОСТ5916-70
19 КС-3577.80.204 Втулка
20 КС-3577.80.251 Стойка
21 КС-3577.80.205 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
