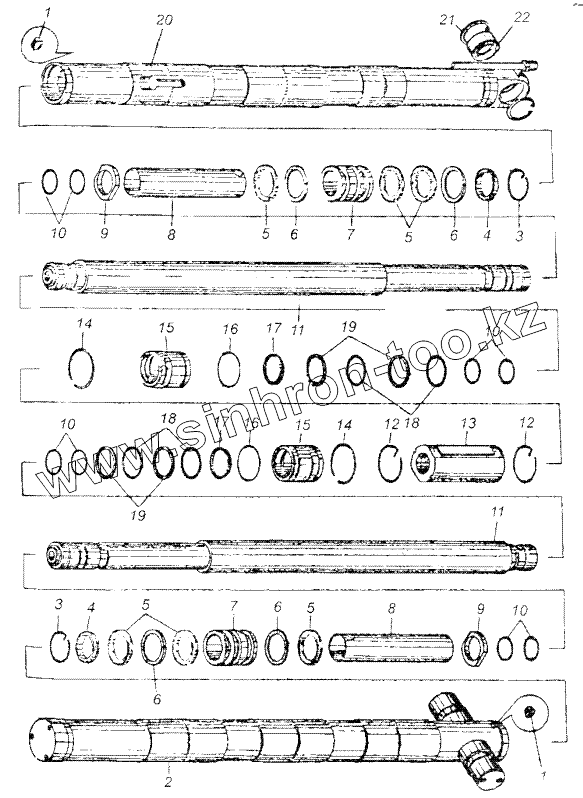

Каталог запасных частей к технике: Автокран КС-3577. Гидроцилиндр У.31.03.000
1
1
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х10.1477 | Винт | |
| 2 | У.31.03.500-01 | Цилиндр | |
| 3 | У.31.03.002 | Кольцо замковое | |
| 4 | У.31.03.001 | Гайка | |
| 5 | 100х80-5.14896 | Манжета | |
| 6 | 1-100-П.14896 | Кольцо | |
| 7 | У.31.03.037 | Поршень | |
| 7 | У.31.03.050 | Поршень | |
| 8 | У.31.03.005 | Проставка | |
| 9 | У.31.03.004 | Кольцо | |
| 10 | 065-070-30.9833-73 | Кольцо уплотнительное | |
| 11 | У.31.03.200-1 | Шток | |
| 12 | У.31.03.008 | Кольцо замковое | |
| 13 | У.31.03.300-1 | Муфта | |
| 14 | У.31.03.003 | Кольцо пружинное | |
| 15 | У.31.03.011 | Крышка | |
| 15 | У.31.03.060 | Крышка | |
| 16 | 095-100-30.9833 | Кольцо уплотнительное | |
| 17 | Ц21.004 | Грязесъемник | |
| 18 | 080-090.9833 | Кольцо уплотнительное | |
| 19 | Ц11.005-01 | Шайба защитная | |
| 20 | У.31.03.600 | Цилиндр | |
| 21 | В85.13943 | Кольцо | |
| 22 | ШС-553635-78 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
