Каталог запасных частей к технике: Автокран КС-3577. Бак масляный КС-3577.83.400

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

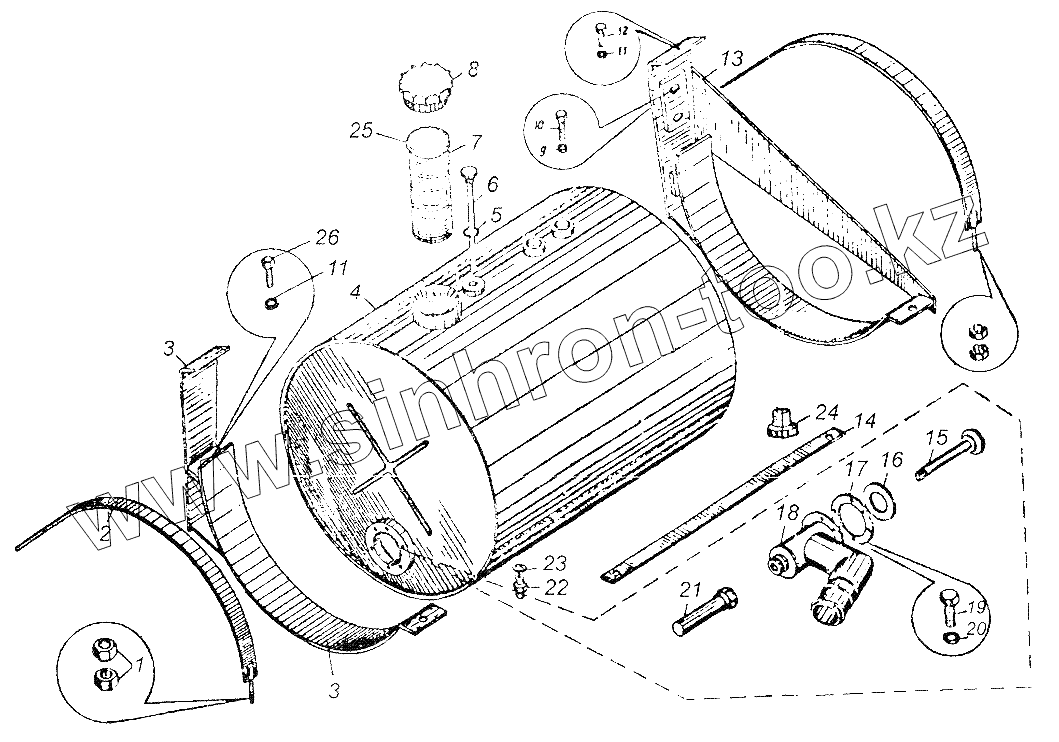

Позиция на иллюстрации	Заводской номер детали		Название детали
1	[Гайка М12.5.019 ГОСТ5915-70]		Гайка М12.5.019 ГОСТ5915-70
2	КС-3577.83.430		Хомут
3	КС-3577.83.420		Кронштейн левый
4	КС-3577.83.440		Бак масляный
5	КС-3577.83.445		Шайба
6	[Маслоуказатель]		Маслоуказатель
7	КС-3577.83.470		Фильтр
8	КС-3577.83.442		Крышка
9	[Шайба 16.65Г ГОСТ6402-70]		Шайба 16.65Г ГОСТ6402-70
10	[Болт М16х30.46.019 ГОСТ7798-70]		Болт М16х30.46.019 ГОСТ7798-70
11	[Шайба 12.65Г ГОСТ6402-70]		Шайба 12.65Г ГОСТ6402-70
12	[Болт М12х25.46.019 ГОСТ7798-70]		Болт М12х25.46.019 ГОСТ7798-70
13	КС-3577.83.410		Кронштейн правый
14	КС-3577.83.401		Планка
15	КС-3577.83.550		Вентиль
16	КС-3577.83.461		Кольцо
17	КС-3577.83.441		Прокладка
18	КС-3577.83.540		Корпус
19	[Болт М6х20.46.019 ГОСТ7798-70]		Болт М6х20.46.019 ГОСТ7798-70
20	[Шайба 6.65Г ГОСТ6402-70]		Шайба 6.65Г ГОСТ6402-70
21	КС-3577.83.462		Колпачок
22	КС-3577.83.444		Клапан
23	[Кольцо 024-030-36-2-2 ГОСТ9833-73]		Кольцо 024-030-36-2-2 ГОСТ9833-73
24	КС-3577.83.046		Заглушка
25	КС-3577.83.490		Диафрагма
26	[Болт М12х30.46.019 ГОСТ7798-70]		Болт М12х30.46.019 ГОСТ7798-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
