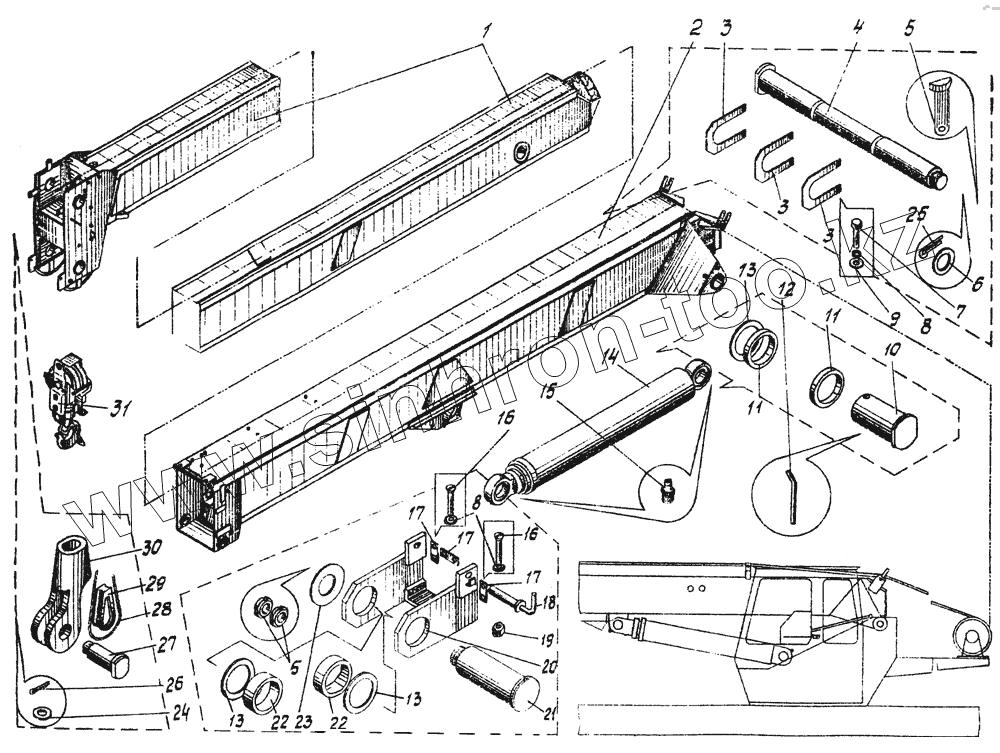

Каталог запасных частей к технике: Автокран КС-3576. Установка телескопической стрелы КС-3576.63.000
КС-3576.63.000
1
2
3
3
3
4
5
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
16
17
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.63.000 | КС-3576.63.000 | Установка телескопической стрелы | |
| 1 | КС-3576.63.600 | Секция стрелы | |
| 2 | КС-3576.63.500 | Основание стрелы | |
| 3 | KC-2573.63.001 | Проставка | |
| 4 | KC-3577.63.001-1 | Ось | |
| 5 | КС-3577.63.014 | Стопор | |
| 6 | КС-3577.63.009-1 | Шайба | |
| 7 | ГОСТ 7798-70 | Болт М12х45 | |
| 8 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 9 | ГОСТ 11371-76 | Шайба 8.02.019 | |
| 10 | КС-3577.63.013 | Ось | |
| 11 | КС-3577.63.018 | Втулка | |
| 12 | KC-3577.63.011 | Стопор | |
| 13 | КС-3577.63.029 | Шайба | |
| 14 | ТУ 22-3962-77 | Гидроцилиндр Ц51.000 | |
| 15 | ГОСТ 19853-74 | Масленка 1.2.Ц6Хр | |
| 16 | ГОСТ 7798-70 | Болт М12х45 | |
| 17 | КС-3577.63.044 | Планка | |
| 18 | КС-3576.63.030 | Фиксатор | |
| 19 | ГОСТ 5915-70 | Гайка M12 | |
| 20 | КС-3576.63.040 | Упор | |
| 21 | KC-3577.62.012 | Ось | |
| 22 | КС-3577.63.018-01 | Втулка | |
| 23 | КС-3577.63.028 | Шайба | |
| 24 | ГОСТ 11371-78 | Шайба 4 | |
| 25 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 26 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 27 | КC-3577.63.016 | Ось | |
| 28 | ГОСТ 2688-80 | Канат 16.5-Г-1-Н--1764 (180) | |
| 29 | КС-3577 63.003 | Клин | |
| 30 | КС-3577.63.002 | Обойма | |
| 31 | КС-3576.63.300 | Крюковая подвеска |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
