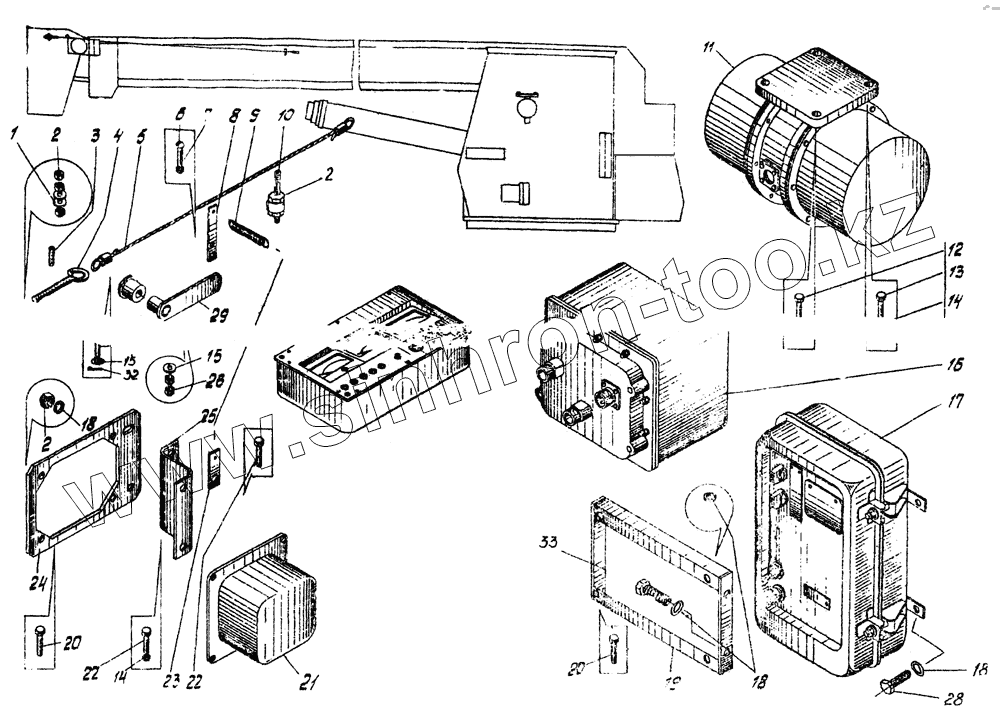

Каталог запасных частей к технике: Автокран КС-3576. Установка ограничителя грузоподъемности КС-3576.80.700
КС-3576.80.700
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
20
21
22
22
23
24
24
25
26
28
29
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.80.700 | КС-3576.80.700 | Установка ограничителя грузоподъемности | |
| ГОСТ 5915-70 | ГОСТ 5915-70 | Гайка M12 | |
| 1 | ГОСТ 11371-78 | Шайба 4 | |
| 2 | ГОСТ 5915-70 | Гайка M12 | |
| 3 | ГОСТ 1477-75 | Винт M6x30.46.019 | |
| 4 | КС-3577.80.712 | Винт | |
| 5 | КС-3572.80.730 | Струна | |
| 6 | ГОСТ 17473-80 | Винт B1 М4-8gх10 | |
| 7 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 8 | КС-2573.80.703 | Рычаг | |
| 9 | КС-2573.80.706 | Пружина | |
| 10 | КС-3577.80.711 | Винт | |
| 11 | Датчик угла | Датчик угла | |
| 12 | ГОСТ 7798-70 | Болт М12х45 | |
| 13 | ГОСТ 7798-70 | Болт М12х45 | |
| 14 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 15 | ГОСТ 11371-78 | Шайба 4 | |
| 16 | Датчик нагрузки | Датчик нагрузки | |
| 17 | Блок управления | Блок управления | |
| 18 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 19 | KC-2573.80.710 | Кронштейн | |
| 20 | ГОСТ 7798-70 | Болт М12х45 | |
| 21 | Датчик длины стрелы | Датчик длины стрелы | |
| 22 | ГОСТ 7798-70 | Болт М12х45 | |
| 23 | КС-2573.80.704 | Пластина | |
| 24 | КС-3577.80.705 | Кронштейн | |
| 25 | КС-3577.80.770 | Кронштейн | |
| 26 | ГОСТ 5915-70 | Гайка M12 | |
| 27 | Панель сигнализации | Панель сигнализации | |
| 28 | ГОСТ 7798-70 | Болт М12х45 | |
| 29 | КС-3577.80.740 | Рычаг | |
| 30 | KC-3577.80.713 | Ролик | |
| 31 | KC-3577.80.714 | Винт | |
| 32 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 33 | ГОСТ 7798-70 | Болт М12х45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
