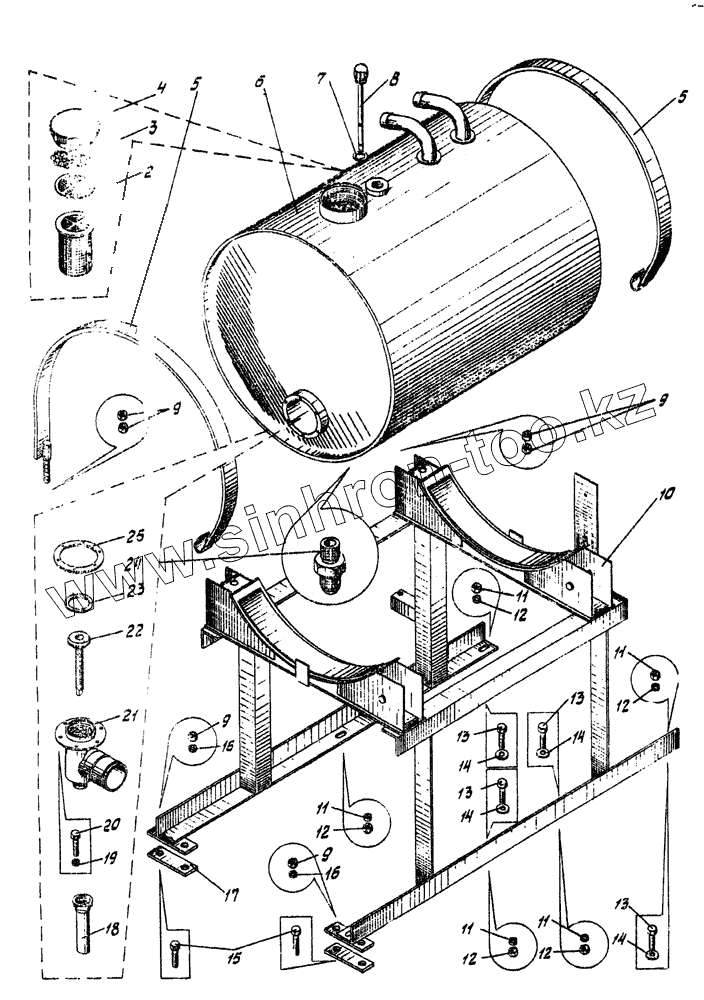

Каталог запасных частей к технике: Автокран КС-3576. Установка гидробака КС-3576.83.500
КС-3576.83.500
1
2
3
4
5
5
6
7
8
9
9
9
9
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.83.500 | КС-3576.83.500 | Установка гидробака | |
| 1 | КС-3577.83.470 | Фильтр | |
| 2 | КС-3577.83.490 | Диафрагма | |
| 3 | Отходы капроновой пряжи (не крученой) | Отходы капроновой пряжи | |
| 4 | КС-3577.83.442 | Крышка | |
| 5 | КС-3572.83.630 | Хомут | |
| 6 | КС-3576.83.530 | Гидробак | |
| 7 | КС-3577.83.445 | Шайба | |
| 8 | КС-3577.83.480 | Маслоуказатель | |
| 9 | ГОСТ 5915-70 | Гайка M12 | |
| 10 | KС-3576.83.510 | Кронштейн | |
| 11 | 250512-П29 | Гайка M10-6H.5.016 | |
| 12 | 252136-П29 | Шайба 10.65Г.06 | |
| 13 | 201501-H29 | Болт M1O-6gx55.68.016 | |
| 14 | 252039-П29 | Шайба диаметр 10 | |
| 15 | ГОСТ 7798-70 | Болт М12х45 | |
| 16 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 17 | КС-3576.83.527 | Планка | |
| 18 | КС-3577.83.462 | Колпачок | |
| 19 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 20 | ГОСТ 7798-70 | Болт М12х45 | |
| 21 | KС-2572A-1.83.150 | Корпус | |
| 22 | KC-3562A.19.040 | Вентиль | |
| 23 | КС-3562А.19.031 | Кольцо | |
| 24 | КС-3577.83.444 | Клапан | |
| 25 | KC-3577.83.441 | Прокладка |
