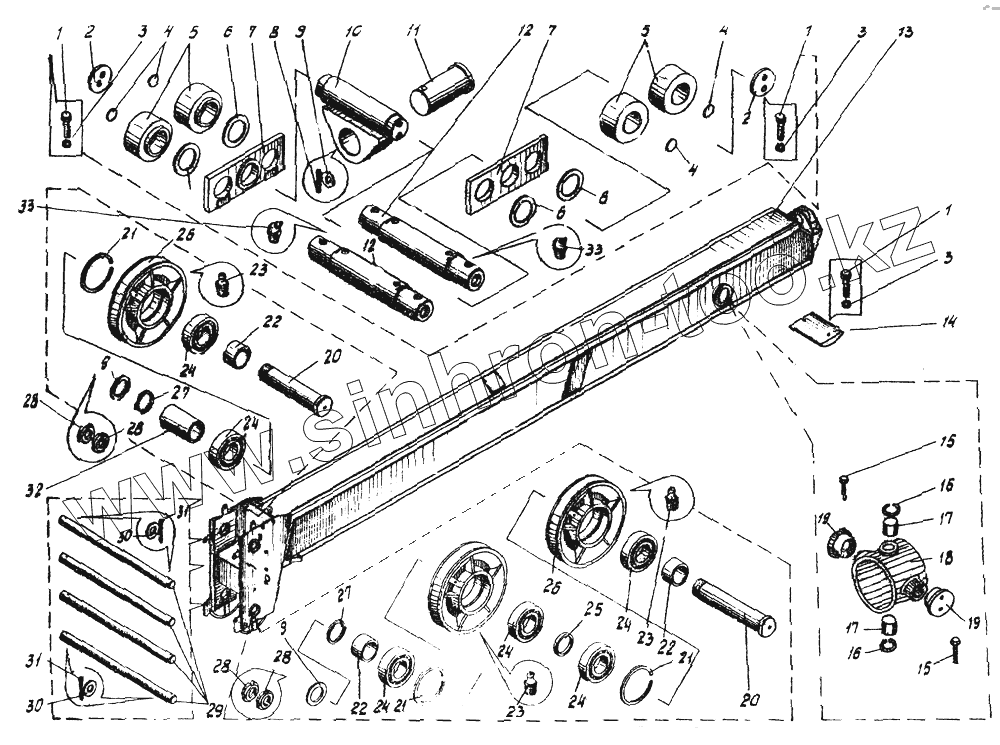

Каталог запасных частей к технике: Автокран КС-3576. Стрела телескопическая (секция стрелы) КС-3576.63.100
КС-3576.63.100
1
1
1
2
2
3
3
3
4
4
4
5
5
6
6
6
7
7
8
9
9
9
10
11
12
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
21
21
22
22
22
23
23
23
24
24
24
24
24
24
25
26
26
27
27
28
28
28
28
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.63.100 | КС-3576.63.100 | Стрела телескопическая | |
| 1 | ГОСТ 7796-70 | Болт M8х16.46.019 | |
| 2 | СТП 0220-25 | Шайба упорная 65.019 | |
| 3 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 4 | ГОСТ 3111-81 | Заглушка 24.01.019 | |
| 5 | КС- 577.63.115 | Ролик | |
| 6 | KC-3577.63.113 | Проставка | |
| 7 | KC-3577.63.230 | Щека | |
| 8 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 9 | KC-3577.63.129 | Шайба | |
| 10 | KC-3577.63.240-1 | Каретка | |
| 11 | KC-3577.63.109 | Ось | |
| 12 | KC-3577.63.123 | Ось | |
| 13 | KC-3576.63.600 | Секция стрелы | |
| 14 | У2.06.63.006 | Башмак | |
| 15 | ГОСТ 7798-70 | Болт М12х45 | |
| 16 | ГОСТ 13943-68 | Кольцо В-56 | |
| 17 | КС-3577.63.105 | Ось | |
| 18 | KC-3577.63.130 | Шарнир | |
| 19 | KC-3577.63.108 | Втулка | |
| 20 | KC-3576.63.102 | Шайба | |
| 21 | КС-3577.63.272 | Кольцо | |
| 22 | KC-3577.63.103-04 | Втулка | |
| 23 | ГОСТ 19853-74 | Масленка 1.2.Ц6Хр | |
| 24 | ГОСТ 7242-81 | Подшипник 60314 | |
| 25 | КСт2573.63.106 | Втулка | |
| 26 | KC-3577.63.271-1 | Блок | |
| 27 | KC-3577.63.103-02 | Втулка | |
| 28 | ГОСТ 11871-80 | Гайка ВМ60х2.04.019 | |
| 29 | KC-3577.63.102 | Ось | |
| 30 | ГОСТ 11371-78 | Шайба 4 | |
| 31 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 32 | KC-3576.63.104 | Втулка | |
| 33 | ГОСТ 19853-74 | Масленка 1.2.Ц6Хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
