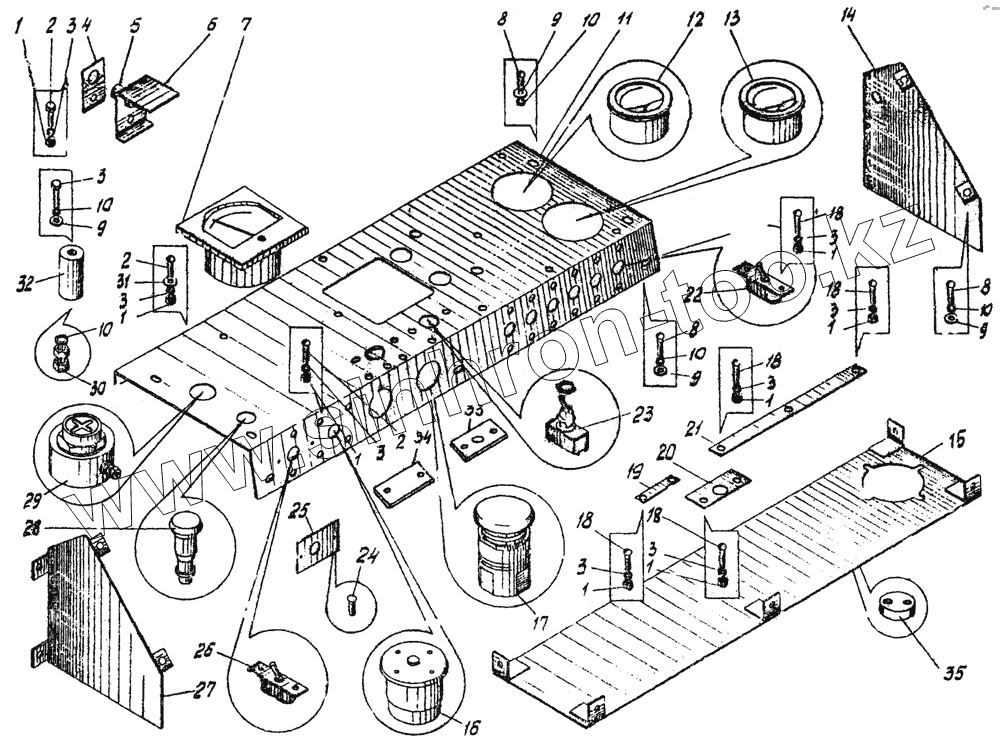

Каталог запасных частей к технике: Автокран КС-3576. Щиток приборов КС-3576-1.80.100
КС-3576-1.80.100
1
1
1
1
1
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
4
6
7
8
8
8
9
9
9
9
10
10
10
10
10
11
12
13
14
15
16
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576-1.80.100 | КС-3576-1.80.100 | Щиток приборов | |
| Блок защиты Б3-30 | Блок защиты Б3-30 | Блок защиты Б3-30 | |
| 1 | ГОСТ 5916-70 | Гайка М6 | |
| 2 | ГОСТ 17473-80 | Винт B1 М4-8gх10 | |
| 3 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 4 | KC-2573.80.103 | Пластина | |
| 6 | KC-2573.80.102 | Козырек | |
| 7 | ГОСТ 8711-78 | Миллиамперметр М-4200 | |
| 8 | ГОСТ 17473-80 | Винт B1 М4-8gх10 | |
| 9 | ГОСТ 11371-78 | Шайба 4 | |
| 10 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 11 | КС-3572.80.103-1 | Панель | |
| 12 | ТУ 37.003.615-79 | Указатель температуры УК-171-01 | |
| 13 | ТУ 37.003.703-79 | Указатель давления масла УК-170-03 | |
| 14 | У1.80.110 | Стенка правая | |
| 15 | У1.80.130 | Дно | |
| 16 | Реле РС-404 | Реле РС-404 | |
| 17 | ТУ 16.642.015-84 | Кнопка КЕ-021УЗ | |
| 17 | Кнопка КЕ-011УЗ | Кнопка КЕ-011УЗ | |
| 18 | ГОСТ 17473-80 | Винт B1 М4-8gх10 | |
| 19 | KC-3577.80.107 | Табличка | |
| 20 | КС-3572.80.101 | Табличка | |
| 21 | KC-3577.80.105 | Табличка | |
| 22 | ТУ 16.516.016-73 | Выключатель В-45М | |
| 23 | УСО.360.049ТУ | Переключатель ТП1-2 | |
| 24 | ГОСТ 10299-80 | Заклепка 3x12.37 | |
| 25 | KC-3577.80.106 | Табличка | |
| 26 | Переключатель 2ППН-45 | Переключатель 2ППН-45 | |
| 27 | У1.80.120 | Стенка левая | |
| 28 | Контрольная лампа ПД-20Л | Контрольная лампа ПД-20Л | |
| 29 | Контрольная спираль 08-65-2000 | Контрольная спираль 08-65-2000 | |
| 30 | ГОСТ 5916-70 | Гайка М6 | |
| 31 | ГОСТ 11371-78 | Шайба 4 | |
| 32 | ГОСТ 17473-80 | Винт B1 М4-8gх10 | |
| 32 | ГОСТ 6513-75 | Резистор ПЭВ-15-62ом | |
| 33 | КС-3576.80.101 | Табличка | |
| 34 | KC-3577.80.108 | Табличка | |
| 35 | Розетка 47К | Розетка 47К |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
