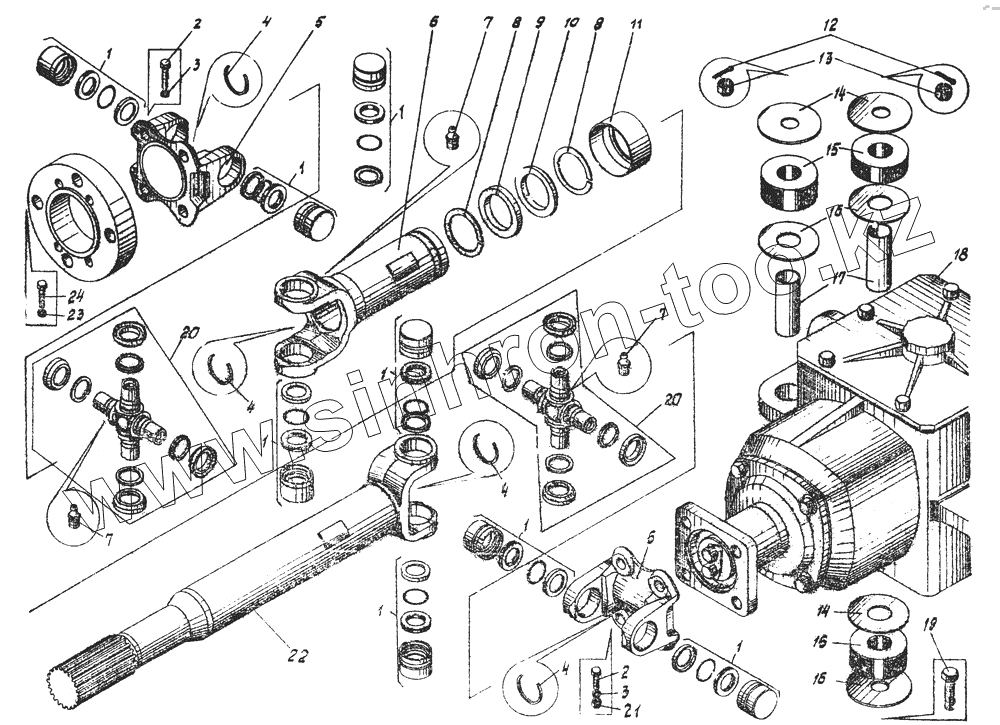

Каталог запасных частей к технике: Автокран КС-3576. Привод насоса КС-3576.14.000
КС-3576.14.000
1
1
1
1
1
1
1
1
2
2
3
3
4
4
4
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.14.000 | КС-3576.14.000 | Привод насоса | |
| 1 | 469-2201029 | Подшипник с манжетой в сборе | |
| 2 | КС-2573.14.002 | Болт | |
| 3 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 4 | 24-2201043 | Кольцо стопорное | |
| 5 | 469-2201023 | Фланец | |
| 6 | 469-2201047-01 | Вилка скользящая | |
| 7 | 264072-П8 | Прессмасленка | |
| 8 | 469-2201089 | Кольцо | |
| 9 | 469-2201088-10 | Кольцо сальника внутреннее | |
| 10 | 469-2201085-10 | Кольцо сальника наружное | |
| 11 | 469-2201087 | Обойма сальника | |
| 12 | ГОСТ 397-79 | Шплинт 1,6x10 | |
| 13 | ГОСТ 5918-78 | Гайка M16 | |
| 14 | КС-3572.14.007 | Шайба | |
| 15 | КС-3572.14.005 | Подушка | |
| 16 | КС-3572.14.006 | Шайба | |
| 17 | КС-3572.14.001 | Втулка | |
| 18 | КС-3576.14.200 | Установка насоса | |
| 19 | ГОСТ 7798-70 | Болт М12х45 | |
| 20 | 469-2201026 | Крестовина с уплотнением в сборе | |
| 21 | КС-2573.14.004 | Гайка | |
| 22 | 451Д-2201015-50 | Вал карданный (сварка) | |
| 23 | ГОСТ 6402-70 | Шайба 4.65Г | |
| 24 | КС-2573.14.003 | Болт | |
| 25 | КС-2573.14.001 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
