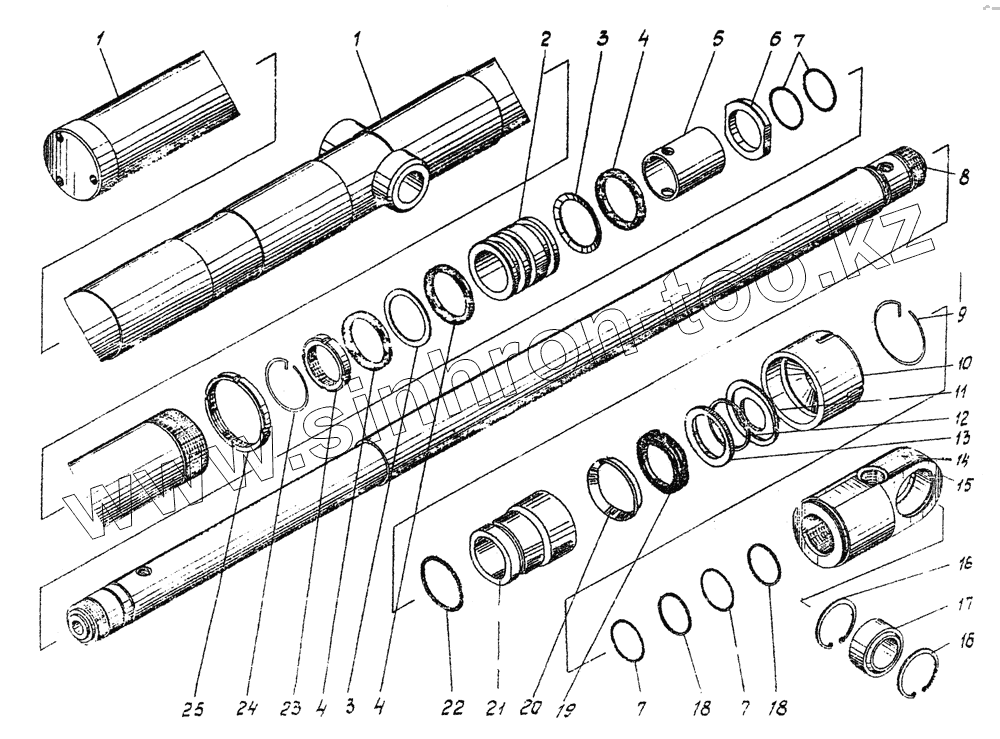

Каталог запасных частей к технике: Автокран КС-3576. Гидроцилиндр У31.08.000-1-03
У.31.08.000-1-03
1
1
2
3
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У.31.08.000-1-03 | У.31.08.000-1-03 | Гидроцилиндр | |
| 1 | У.31.08.050-1-02 | Цилиндр | |
| 2 | У.31.08.050-1 | Поршень | |
| 3 | ГОСТ 14896-74 | Манжета 180х160-6 | |
| 4 | ГОСТ 14896-74 | Манжета 180х160-6 | |
| 5 | У.31.08.003-1 | Проставка | |
| 6 | У.31.03.004 | Кольцо | |
| 7 | ГОСТ 9833-73 | Кольцо уплотнительное 011-015-25-2-2 | |
| 8 | У.31.08.010-1-01 | Шток | |
| 9 | У.31.03.008 | Кольцо замковое | |
| 10 | У.31.08.002-1 | Гайка | |
| 11 | У.31.08.017 | Фланец | |
| 12 | Ц21.004 | Грязесъемник | |
| 13 | У.31.08.001 | Кольцо защитное | |
| 14 | КС-4572.31.201-09 | Табличка | |
| 15 | У.31.08.008-1 | Проушина | |
| 16 | У.31.08.011 | Кольцо стопорное | |
| 17 | ГОСТ 3635-78 | Подшипник | |
| 18 | У.31.08.004 | Шайба защитная | |
| 19 | У.31.08.015 | Манжета | |
| 20 | У.31.08.016 | Кольцо упорное | |
| 21 | У.31.08.030-1 | Крышка | |
| 22 | ГОСТ 9833-73 | Кольцо уплотнительное 011-015-25-2-2 | |
| 23 | У.31.03.001 | Гайка | |
| 24 | У.31.03.002 | Кольцо замковое | |
| 25 | У.31.08.005 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
