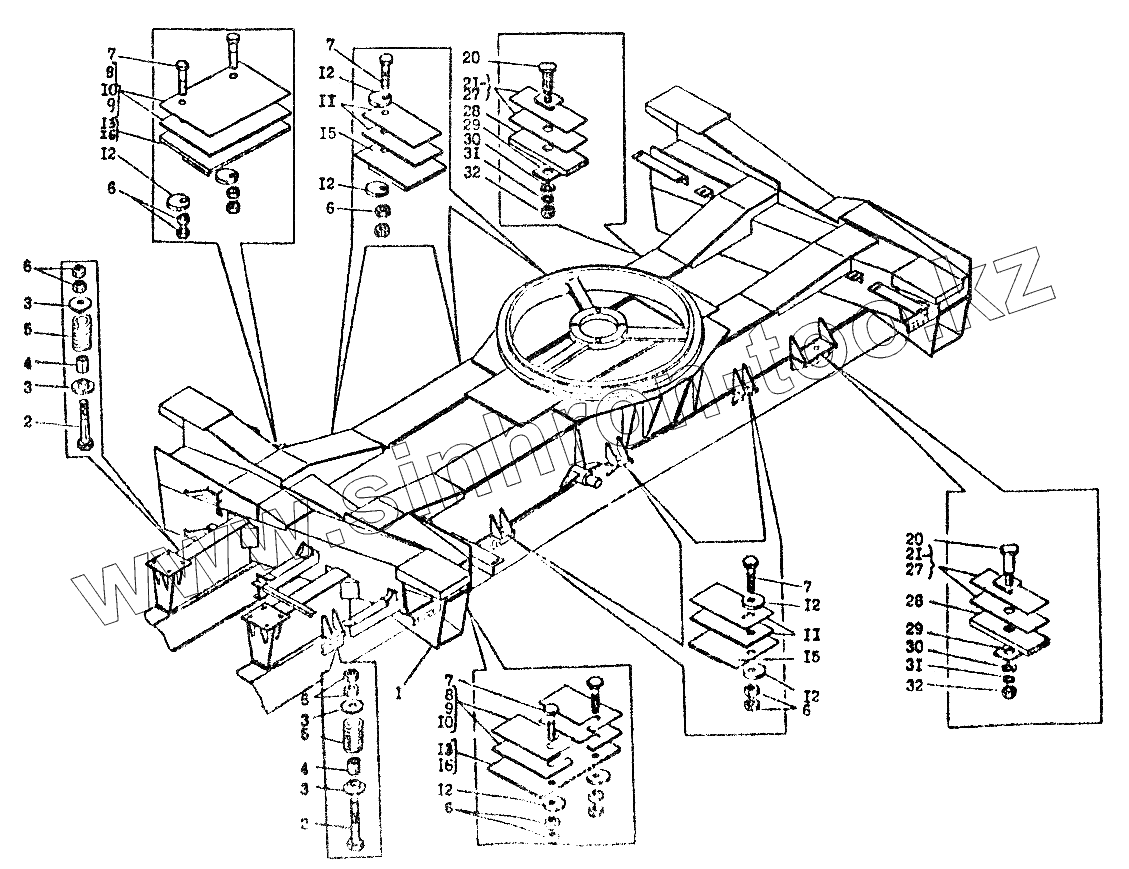

Каталог запасных частей к технике: Автокран КС-3574. Установка рамы КС-3574.30.000-01
1
1
2
2
3
3
3
3
4
4
5
5
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
12
12
13
13
15
15
16
16
20
20
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
28
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3574.30.500 | Рама | |
| 1 | КС-3574.30.500 | Рама | |
| 2 | КС-3574.30.003-01 | Болт | |
| 3 | КС-3574.30.004-1 | Втулка | |
| 4 | КС-3574.30.002-1 | Проставка | |
| 5 | КС-3574.30.001 | Пружина | |
| 6 | КС-3574.30.008-01 | Гайка | |
| 7 | КС-3574.30.003 | Болт | |
| 8 | КС-3574.30.005 | Прокладка | |
| 9 | КС-3574.30.005-01 | Прокладка | |
| 10 | КС-3574.30.005-02 | Прокладка | |
| 11 | КС-3574.30.011 | Прокладка | |
| 12 | КС-3574.30.006 | Шайба | |
| 13 | КС-3574.30.020 | Прокладка | |
| 15 | КС-3574.30.010 | Прокладка | |
| 16 | КС-3574.30.022 | Прокладка | |
| 20 | КС-3576.30.008 | Болт | |
| 21 | КС-3576.30.004 | Проставка | |
| 22 | КС-3576.30.004-01 | Проставка | |
| 23 | КС-3576.30.004-02 | Проставка | |
| 24 | КС-3576.30.004-03 | Проставка | |
| 25 | КС-3576.30.004-04 | Проставка | |
| 26 | КС-3576.30.004-05 | Проставка | |
| 27 | КС-3576.30.004-06 | Проставка | |
| 28 | КС-3576.30.004-07 | Проставка | |
| 29 | КС-3576.30.009 | Шайба | |
| 30 | [Шайба 24.02Ст3пс5.019 ГОСТ11371-78] | Шайба 24.02Ст3пс5.019 ГОСТ11371-78 | |
| 31 | [Шайба 24.65Г.019 ГОСТ6402-70] | Шайба 24.65Г.019 ГОСТ6402-70 | |
| 32 | [Гайка М24-7Н.5.019 ГОСТ5915-70] | Гайка М24-7Н.5.019 ГОСТ5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
