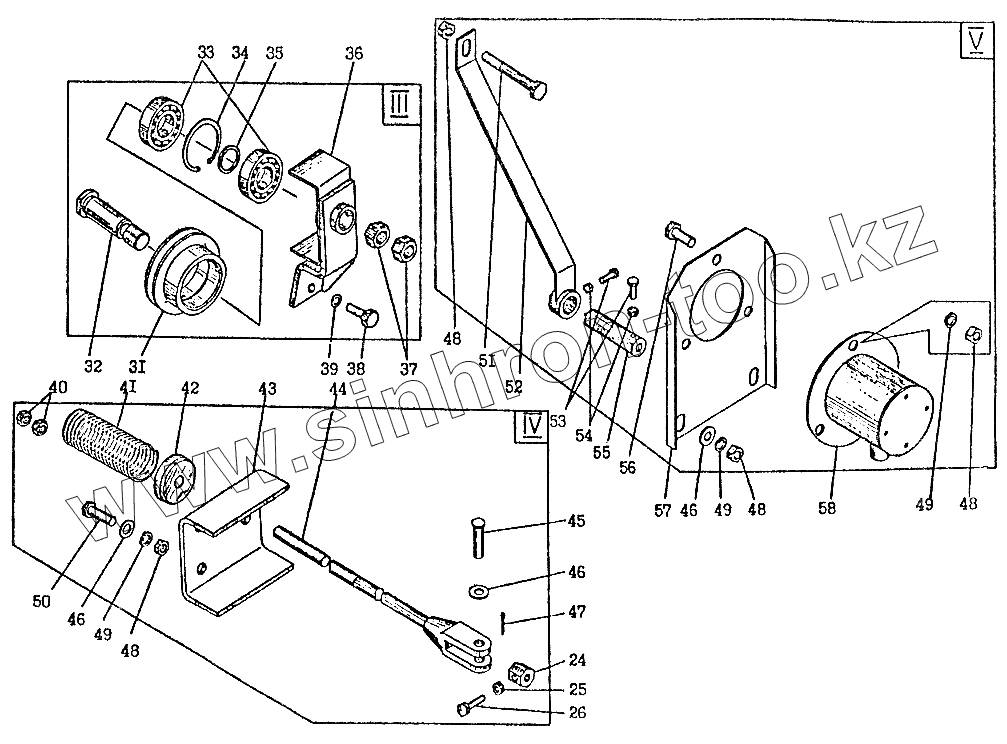

Каталог запасных частей к технике: Автокран КС-3574. Установка ограничителя грузоподъемности КС-3574.67.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
24
25
26
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
48
48
48
48
49
49
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
24 КС-3577.80.406 Муфта
25 [Гайка М8-7Н.5.019 ГОСТ5915-70] Гайка М8-7Н.5.019 ГОСТ5915-70
26 [Болт М8-8gх25.46.019 ГОСТ7798-70] Болт М8-8gх25.46.019 ГОСТ7798-70
31 КС-3578.80.731 Блок
32 КС-3578.80.732 Ось
33 [Подшипник] Подшипник
34 [Кольцо] Кольцо
35 КС-3578.80.734 Кольцо
36 КС-3578.80.740 Кронштейн
37 [Гайка М16-7Н.5.019 ГОСТ5916-70] Гайка М16-7Н.5.019 ГОСТ5916-70
38 [Болт М8-8gх20.46.019 ГОСТ7798-70] Болт М8-8gх20.46.019 ГОСТ7798-70
39 [Шайба 8.65Г.019 ГОСТ6402-70] Шайба 8.65Г.019 ГОСТ6402-70
40 [Гайка М12-7Н.5.019 ГОСТ5915-70] Гайка М12-7Н.5.019 ГОСТ5915-70
41 КС—3577.26.301 Пружина
42 КС-3577.26.302 Тарелка
43 КС-3578.80.703 Швеллер
44 КС-3578.80.870 Тяга
45 [Ось 6-10в12х36.20.ц9хр ГОСТ9650-80] Ось 6-10в12х36.20.ц9хр ГОСТ9650-80
46 [Шайба 10.01.08кп.019 ГОСТ11371-78] Шайба 10.01.08кп.019 ГОСТ11371-78
47 [Шплинт 2,5х16.016 ГОСТ397-79] Шплинт 2,5х16.016 ГОСТ397-79
48 [Гайка М10-7Н.5.019 ГОСТ5915-70] Гайка М10-7Н.5.019 ГОСТ5915-70
49 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
50 [Болт М10-8gх30.46.019 ГОСТ7798-70] Болт М10-8gх30.46.019 ГОСТ7798-70
51 [Болт М10-8gх75.46.20.019 ГОСТ7798-70] Болт М10-8gх75.46.20.019 ГОСТ7798-70
52 КС-3574.67.110 Поводок
53 [Болт М6-8gх16.46.20.019 ГОСТ7798-73] Болт М6-8gх16.46.20.019 ГОСТ7798-73
54 [Гайка М6-7Н.5.019 ГОСТ5915-70] Гайка М6-7Н.5.019 ГОСТ5915-70
55 [Ось] Ось
56 [Болт М10-8gх25.46.20.019 ГОСТ7798-70] Болт М10-8gх25.46.20.019 ГОСТ7798-70
57 [Кронштейн] Кронштейн
58 [Датчик угла] Датчик угла
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
