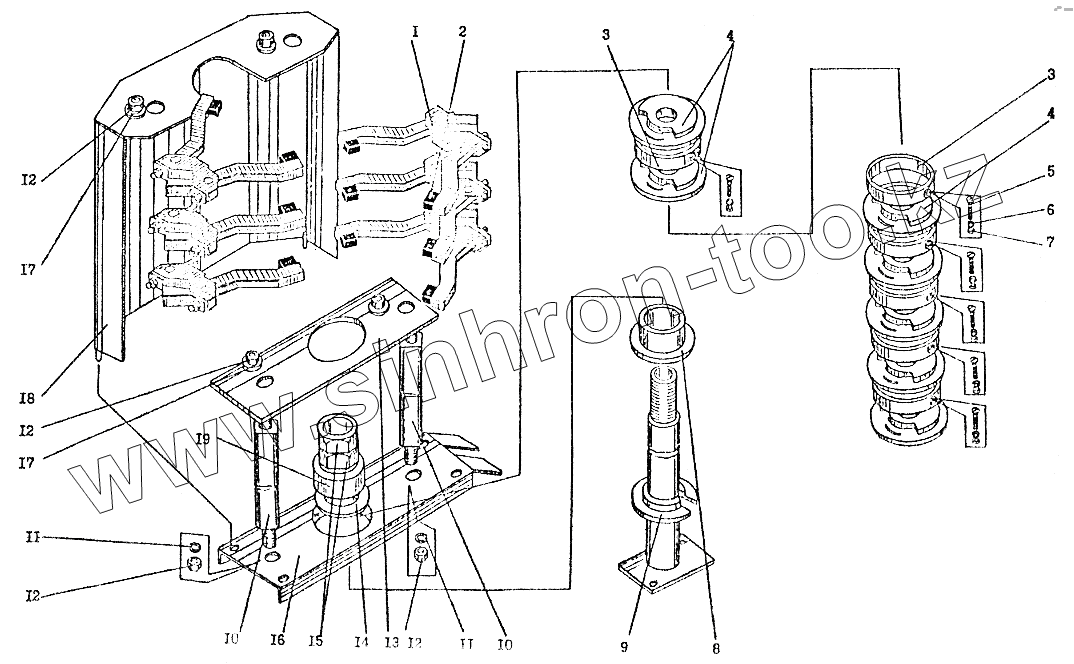

Каталог запасных частей к технике: Автокран КС-3574. Токосъемник КС-3574.81.200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 КС-3577.80.240 Щеткодержатель
2 [Щетка МГ] Щетка МГ
3 КС-3577.80.201 Кольцо
4 КС-3576.80.205 Кольцо
5 [Винт В1.М4-8gх10.46.016 ГОСТ17475-85] Винт В1.М4-8gх10.46.016 ГОСТ17475-85
6 [Шайба 4.65Г.016 ГОСТ6402-70] Шайба 4.65Г.016 ГОСТ6402-70
7 [Гайка М4-7Н.5.016 ГОСТ5916-70] Гайка М4-7Н.5.016 ГОСТ5916-70
8 КС-3574.80.202 Втулка
9 КС-3574.81.210 Ось
10 КС-3574.80.260 Стойка
11 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
12 [Гайка М10-7Н.5.019 ГОСТ5915-70] Гайка М10-7Н.5.019 ГОСТ5915-70
13 КС-3576.80.203 Пластина
14 КС-3576.80.202 Шайба
15 КС-3576.80.201 Гайка
16 КС-3574.81.340 Траверса
17 [Шайба 10.01.08кп.019 ГОСТ11371-78] Шайба 10.01.08кп.019 ГОСТ11371-78
18 КС-3574.81.220 Кожух
19 КС-3574.80.201 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
