Каталог запасных частей к технике: Автокран КС-3574. Щиток приборов КС-3574К.81.100

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КС-3571 (2002) КС-35714 (2002) КС-35715 (2002) КС-3574 (2002) КС-3576 (2002) КС-3577 (2003) КС-4562 КС-45717К-1 КС-45717К-1 (вариант) (2010) КС-6973А (2002)

Схема > Не выбрано Установка кабины КС-3574.52.000 Установка кабины КС-3574.52.000 Облицовка КС-3574.38.000 Облицовка КС-3574К.38.000 Установка отопителя КС-3577.55.000-01 Установка рамы КС-3574.30.000 Установка рамы КС-3574.30.000-01 Установка рамы КС-3574К.30.000 Установка выносных опор КС-3574.31.000 Установка опоры поворотной КС-3577.17.000 Установка запасного колеса КС-3574.90.000 Приводы управления крановыми операциями КС-3577.70.000 Приводы управления крановыми операциями КС-3577.70.000 Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-01 Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-02 Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-03 Приводы управления двигателем КС-3574К.72.000 Гидрооборудование неповоротной части КС-3574.83.000-3 Гидрооборудование неповоротной части КС-3574.83.000-3 Гидрооборудование неповоротной части КС-3574.83.000-1 Гидрооборудование неповоротной части КС-3574.83.000-1 Гидрооборудование неповоротной части КС-3574К.83.000 Гидрооборудование неповоротной части КС-3574К.83.000 Гидрораспределитель У.063.00.000-3 Гидрораспределитель УЗ.19.00.000 Гидрораспределитель КС-3574.83.600-1 Гидрозамок односторонний КС-3577.83.200 Соединение вращающееся КС-3577.83.300-01 Клапан аварийный КС-3577.84.400 Клапан "ИЛИ" КС-3577.84.540-1 Кран двухпозиционный У.034.00.000-9 Клапан обратный управляемый КС-3577.84.700 Гидрооборудование поворотной части КС-3577-3.84.000-02 Гидрооборудование поворотной части КС-3577-3.84.000-02 Пневмооборудование шасси КС-3574.85.000 Пневмооборудование шасси КС-3574К.85.000 Электрооборудование КС-3574К.80.000 Ограничитель подъема крюка КС-3574.80.400 Ограничитель подъема стрелы КС-3574.80.500 Электрооборудование КС-3574.81.000 Щиток приборов КС-3574.81.100 Щиток приборов КС-3574.81.100 Щиток приборов КС-3574К.81.100 Щиток приборов КС-3574К.81.100 Токосъемник КС-3574.81.200 Токосъемник КС-3574.81.200-01 Токосъемник КС-3574.81.200-05 Установка сигнализатора опасного напряжения УАС-1 КС-3577.81.200 Привод насоса КС-3574.14.000 Привод насоса КС-3574К.14.000 Коробка отбора мощности КС-3574К.14.100 Коробка отбора мощности КС-3574К.14.100 Механизм блокировки подвески КС-3574.34.000 Лебедка грузовая КС-3577.26.000-3 Лебедка грузовая КС-3577.26.000-3 Размыкатель тормозной КС-3577.26.310-1 Механизм поворота КС-3577.28.000-1 Механизм поворота КС-3577.28.000-1 Размыкатель тормоза КС-3577.28.200 Установка гуська КС-3577.62.000-4 Установка гуська КС-3577.62.000-4 Установка телескопической стрелы КС-3574.63.000 Стрела телескопическая КС-3574.63.100 КС-3574.63.100-01 КС-3574.63.100-02 Стрела телескопическая КС-3574.63.100 КС-3574.63.100-01 КС-3574.63.100-02 Крюковая обойма КС-3577-3.63.300 Подвеска крюковая КС-3577А.66.300 Установка ограничителя грузоподъемности КС-3574.67.000 Установка ограничителя грузоподъемности КС-3574.67.000 Кран автомобильный КС-3574.00.000 КС-3574М.00.000 Кран автомобильный КС-3574К.00.000 Инструмент, принадлежности КС-3574.91.400

1

2

3

3

4

4

5

6

7

8

9

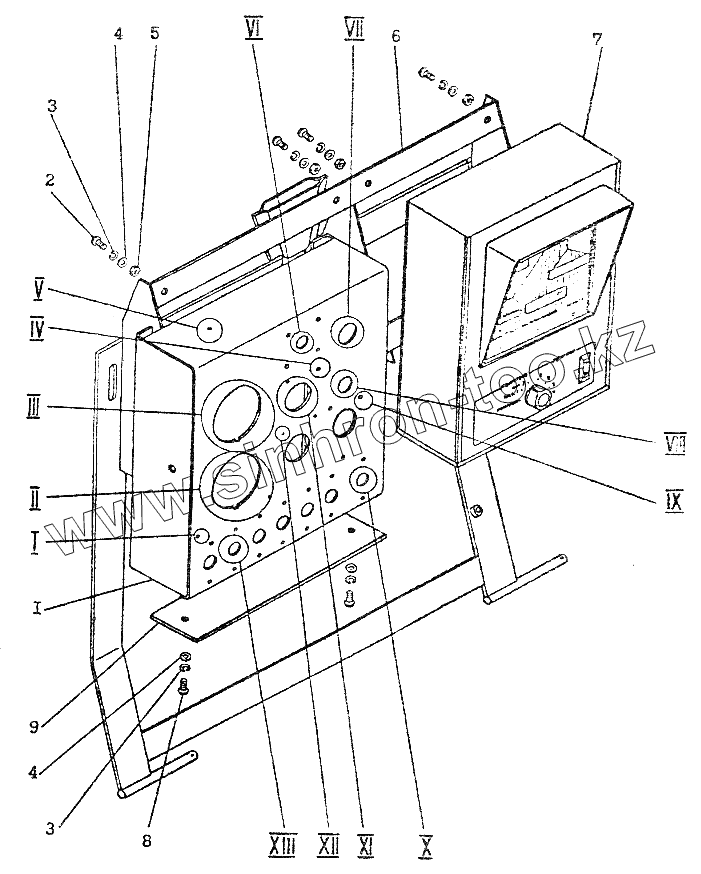

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КС-3574К.80.120		Щиток
2	[Винт ВМ6-8gх16.46.019 ГОСТ17473-80]		Винт ВМ6-8gх16.46.019 ГОСТ17473-80
3	[Шайба 6.65Г.016 ГОСТ6402-70]		Шайба 6.65Г.016 ГОСТ6402-70
4	[Шайба 6.01.08кп.019 ГОСТ11371-78]		Шайба 6.01.08кп.019 ГОСТ11371-78
5	[Гайка М6-7Н.04.20.019 ГОСТ5916-70]		Гайка М6-7Н.04.20.019 ГОСТ5916-70
6	КС-3574.81.110		Каркас
7	408.744.001		Устройство решающее индикаторное
8	[Винт ВМ6-8gх10.46.019 ГОСТ17473-80]		Винт ВМ6-8gх10.46.019 ГОСТ17473-80
9	КС-3574.81.102		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
