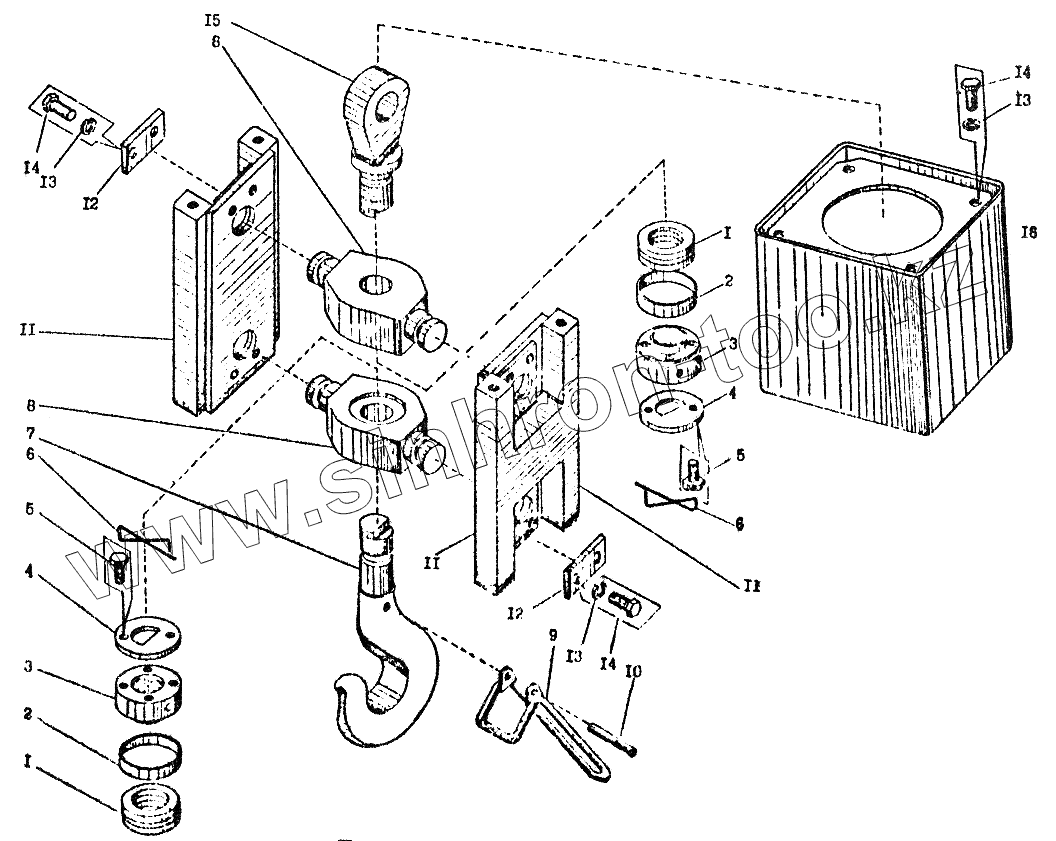

Каталог запасных частей к технике: Автокран КС-3574. Подвеска крюковая КС-3577А.66.300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
11
11
12
12
13
13
13
14
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 [Подшипник 8107 ГОСТ6874-75] Подшипник 8107 ГОСТ6874-75
2 КС-4572.62.352 Кольцо
3 КС-3576.91.164 Гайка
4 КС-3572.62.354 Шайба
5 [Болт 3М8-8gх20.46.019 ГОСТ7798-70] Болт 3М8-8gх20.46.019 ГОСТ7798-70
6 [Проволока 2,0-0-С (L=0,16м) ГОСТ3282-74] Проволока 2,0-0-С (L=0,16м) ГОСТ3282-74
7 КС-4572.62.353 Крюк
8 КС-4572.62.356 Траверса
9 [Скоба 10-2/1 ГОСТ12840-80] Скоба 10-2/1 ГОСТ12840-80
10 [Штифт 6h11х55.66.019 ГОСТ10774-80] Штифт 6h11х55.66.019 ГОСТ10774-80
11 КС-3577А.66.320 Щека
12 У2.52.63.054 Оседержатель
13 [Шайба 10.65Г.019 ГОСТ6402-70] Шайба 10.65Г.019 ГОСТ6402-70
14 [Болт М10-8gх20.46.019 ГОСТ7798-70] Болт М10-8gх20.46.019 ГОСТ7798-70
15 КС-3576.91.161 Тяга
16 КС-3577А.66.340 Кожух
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
