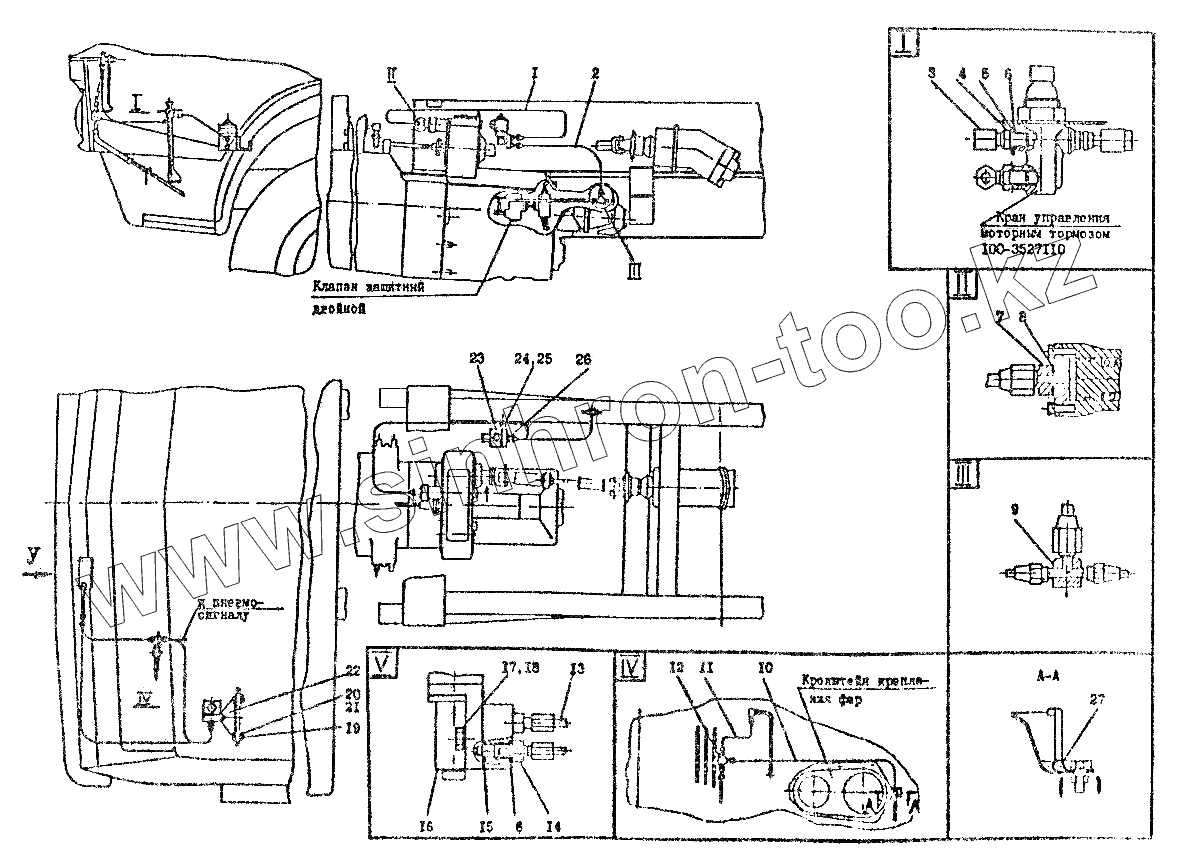

Каталог запасных частей к технике: Автокран КС-3574. Пневмооборудование шасси КС-3574К.85.000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3574К.85.010-01 | Труба в сборе | |
| 2 | КС-3574К.85.010 | Труба в сборе | |
| 3 | КС-3574К.85.004 | Угольник | |
| 4 | КС-3574К.85.007 | Гайка | |
| 5 | КС-3578.85.002 | Шайба | |
| 6 | [Кольцо 011-015-25-2-2 ГОСТ9833-74] | Кольцо 011-015-25-2-2 ГОСТ9833-74 | |
| 7 | КС-3577.83.027-2 | Штуцер | |
| 8 | КС-3574К.85.008 | Шайба | |
| 9 | КС-3574К.85.001 | Тройник | |
| 10 | КС-3574К.85.020-01 | Труба в сборе | |
| 11 | 5320-3570198 | Трубка в сборе | |
| 12 | КС-3574К.85.003 | Тройник | |
| 13 | КС-3574К.85.020 | Труба в сборе | |
| 14 | КС-3574К.85.009 | Штуцер | |
| 15 | [Кольцо 014-018-25-2-2 ГОСТ9833-74] | Кольцо 014-018-25-2-2 ГОСТ9833-74 | |
| 16 | [Вентиль ВВ-32Ш У3,на 24в] | Вентиль ВВ-32Ш У3,на 24в | |
| 17 | [Болт М10-8gх25.46.20.019 ГОСТ7798-70] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 18 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 19 | [Болт М8-8gх20.46.20.019 ГОСТ7798-70] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 20 | [Гайка М8-7Н.5.019 ГОСТ5915-70] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 21 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 22 | КС-3574К.85.006 | Кронштейн | |
| 23 | КС-3577-2.85.002 | Корпус | |
| 24 | [Болт М8-8gх16.46.20.019 ГОСТ7796-74] | Болт М8-8gх16.46.20.019 ГОСТ7796-74 | |
| 25 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 26 | КС-3577.83.027 | Штуцер | |
| 27 | КС-3574К.85.002 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
