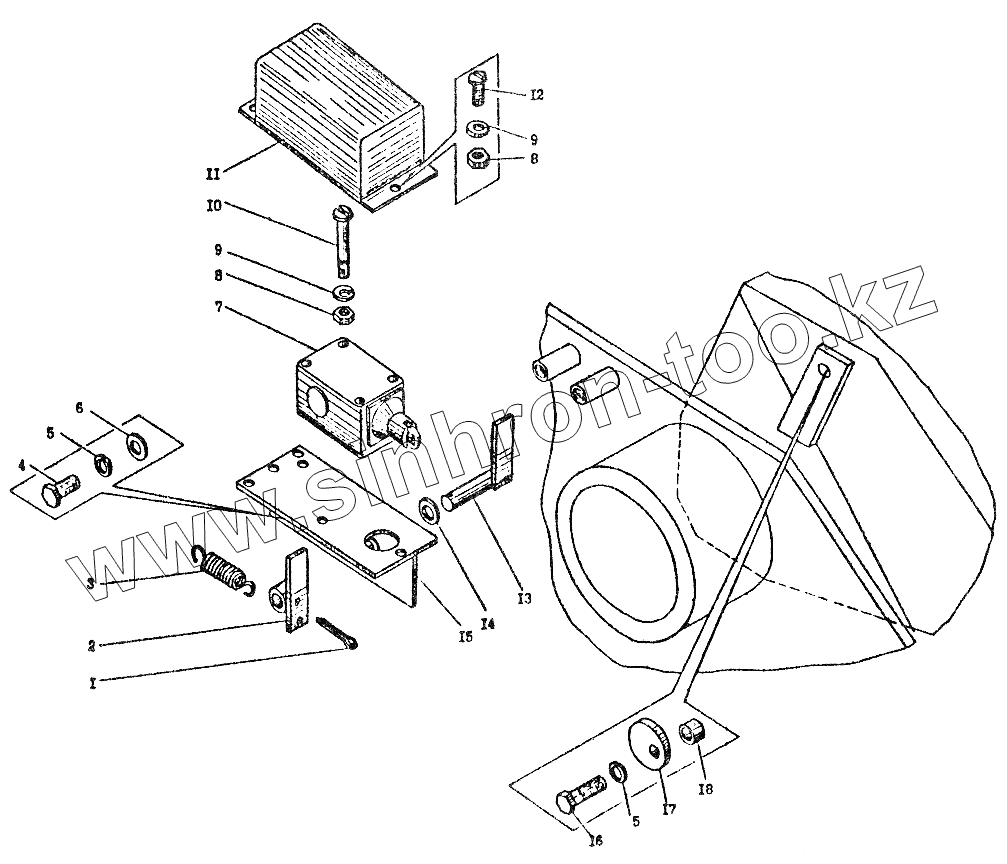

Каталог запасных частей к технике: Автокран КС-3574. Ограничитель подъема стрелы КС-3574.80.500

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 [Шплинт 2,5х25.016 ГОСТ397-79] Шплинт 2,5х25.016 ГОСТ397-79
2 КС-3574.80.520 Рычаг
3 КС-2573.80.706 Пружина
4 [Болт М8-8gх16.46.20.019 ГОСТ7798-70] Болт М8-8gх16.46.20.019 ГОСТ7798-70
5 [Шайба 8.65Г.019 ГОСТ6402-70] Шайба 8.65Г.019 ГОСТ6402-70
6 [Шайба 8.01.08кп.019 ГОСТ11371-78] Шайба 8.01.08кп.019 ГОСТ11371-78
7 [Включатель ВПК-2111Б У2] Включатель ВПК-2111Б У2
8 [Гайка М5-6Н.04.20.019 ГОСТ5916-70] Гайка М5-6Н.04.20.019 ГОСТ5916-70
9 [Шайба 5.65Г.019 ГОСТ6402-70] Шайба 5.65Г.019 ГОСТ6402-70
10 [Винт ВМ15-8gх50.46.019 ГОСТ17473-80] Винт ВМ15-8gх50.46.019 ГОСТ17473-80
11 КС-3574.80.540 Кожух
12 [Винт ВМ5-8gх12.46.019 ГОСТ17473-80] Винт ВМ5-8gх12.46.019 ГОСТ17473-80
13 КС-3574.80.530 Рычаг
14 [Шайба 10.01.08кп.019 ГОСТ11371-78] Шайба 10.01.08кп.019 ГОСТ11371-78
15 КС-3574.80.510 Кронштейн
16 [Болт М8-8gх35.46.20.019 ГОСТ7798-70] Болт М8-8gх35.46.20.019 ГОСТ7798-70
17 КС-3576.80.801 Эксцентрик
18 КС-3574.80.501 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
