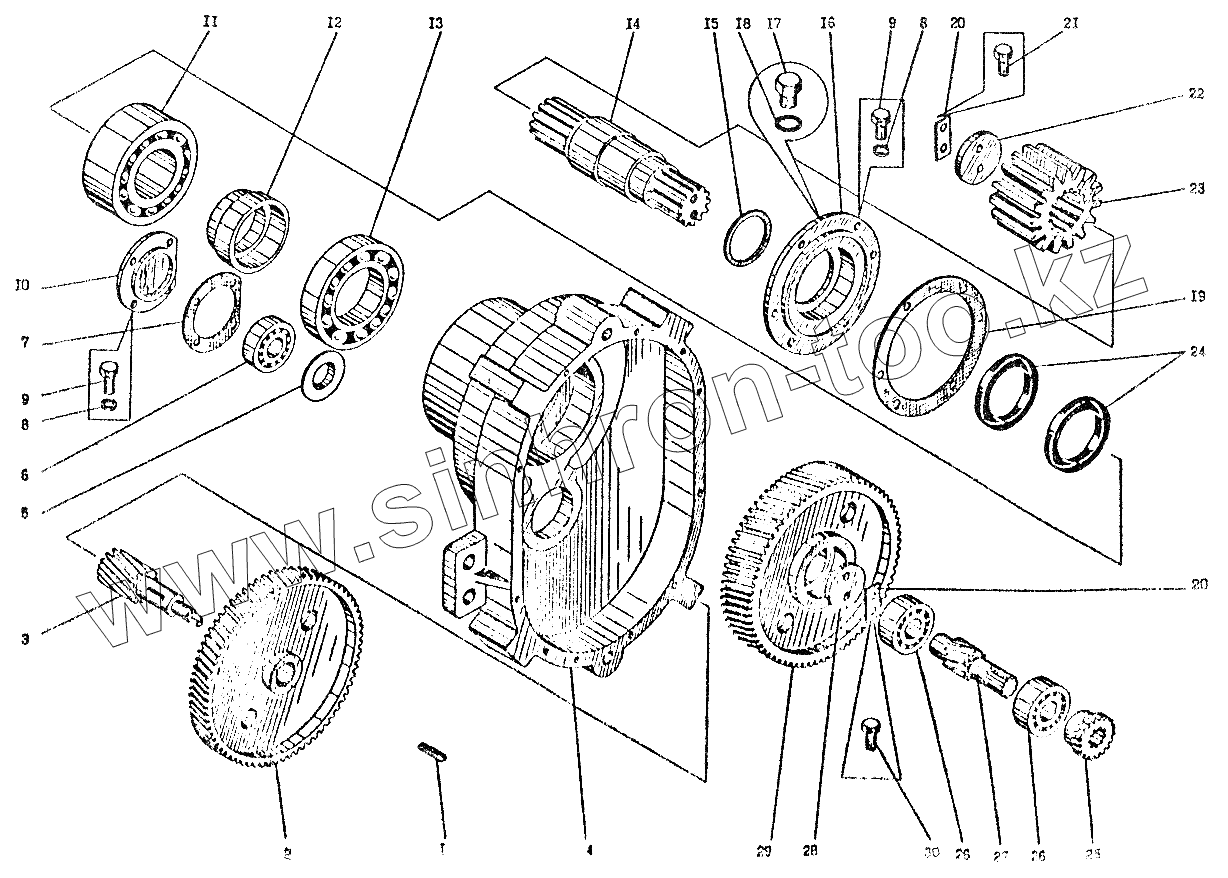

Каталог запасных частей к технике: Автокран КС-3574. Механизм поворота КС-3577.28.000-1
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 2 | КС-3577.28.083-2 | Колесо зубчатое | |
| 3 | КС-3577.28.073-2 | Вал-шестерня | |
| 4 | КС-3577.28.102 | Нижняя часть корпуса | |
| 5 | КС-3577.28.105 | Маслоотражатель | |
| 6 | [Подшипник 306К5 ГОСТ8338-75] | Подшипник 306К5 ГОСТ8338-75 | |
| 7 | КС-3577.28.086 | Прокладка | |
| 8 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 9 | [Болт М10-8gх25.46.20.019 ГОСТ7798-70] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 10 | КС-3577.28.121-1 | Крышка | |
| 11 | [Подшипник 3614 ГОСТ5721-75] | Подшипник 3614 ГОСТ5721-75 | |
| 12 | КС-3577.28.096 | Втулка | |
| 13 | [Подшипник 217 ГОСТ8338-75] | Подшипник 217 ГОСТ8338-75 | |
| 14 | КС-3577.28.093-2 | Вал | |
| 15 | КС-3577.28.094 | Шайба регулировочная | |
| 16 | КС-3577.28.087-1 | Крышка | |
| 17 | КС-3577.83.092 | Пробка | |
| 18 | КС-3577.28.091 | Прокладка | |
| 19 | КС-3577.28.088 | Прокладка | |
| 20 | У2.1263.014-01 | Планка | |
| 21 | [Болт М10-8gх30.46.20.019 ГОСТ7798-70] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 22 | У2.1163.013-01 | Шайба упорная | |
| 23 | КС-3577.28.092 | Шестерня | |
| 24 | [Манжета 1.2-75х100-1 ГОСТ8752-79] | Манжета 1.2-75х100-1 ГОСТ8752-79 | |
| 25 | КС-3577.28.104 | Полумуфта | |
| 26 | [Подшипник 1606 ГОСТ5720-75] | Подшипник 1606 ГОСТ5720-75 | |
| 27 | КС-3577.28.101 | Вал-шестерня | |
| 28 | КС-3577.28.145 | Шайба | |
| 29 | КС-3577.28.097-2 | Колесо зубчатое | |
| 30 | КС-3577.28.136 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
