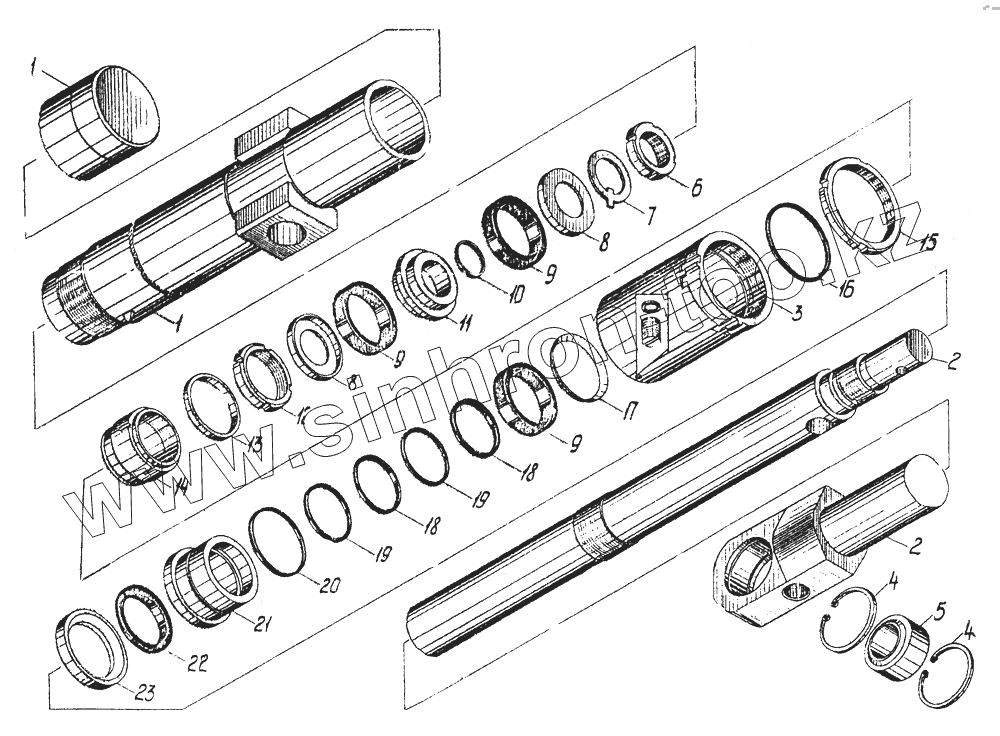

Каталог запасных частей к технике: Автокран КС-3571. Цилиндр У456402-01
У456402-01
1
1
2
2
3
4
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У456402-01 | У456402-01 | Цилиндр | |
| 1 | У4564.02930 | Цилиндр | |
| 2 | У4564.02.960 | Шток | |
| 3 | У4564.02.921 | Крышка | |
| 4 | Б85 ГОСТ 13943-68 | Кольцо | |
| 5 | ШС-55 | Подшипник | |
| 6 | У4564.02.923 | Гайка | |
| 7 | 52.04.029 ГОСТ 11872-66 | Шайба | |
| 8 | У4564.02.915 | Манжетодержатель | |
| 9 | 800x100 ГОСТ 6969-54 | Манжета | |
| 10 | У55x50-2 ГОСТ 9833-61 | Кольцо | |
| 11 | У4564.02.912 | Поршень | |
| 12 | У4564.02.924 | Гайка | |
| 13 | У4564.02.926 | Втулка | |
| 14 | У4564.02.922 | Демпфер | |
| 15 | У4564.02.925 | Гайка | |
| 16 | У-0x110-2 ГОCT9833-61 | Кольцо | |
| 17 | У4564.02.916 | Манжетодержатель | |
| 18 | Н1-90х80-2 Г0СТ9833-61 | Кольцо | |
| 19 | 90x80 ГОСТ 9833-61 | Шайба защитная | |
| 20 | У-100x95-2 Г0СТ9833-61 | Кольцо | |
| 21 | У4564.02.911 | Втулка | |
| 22 | У4564.02.928 | Грязесъемник | |
| 23 | У4564.02.914 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
