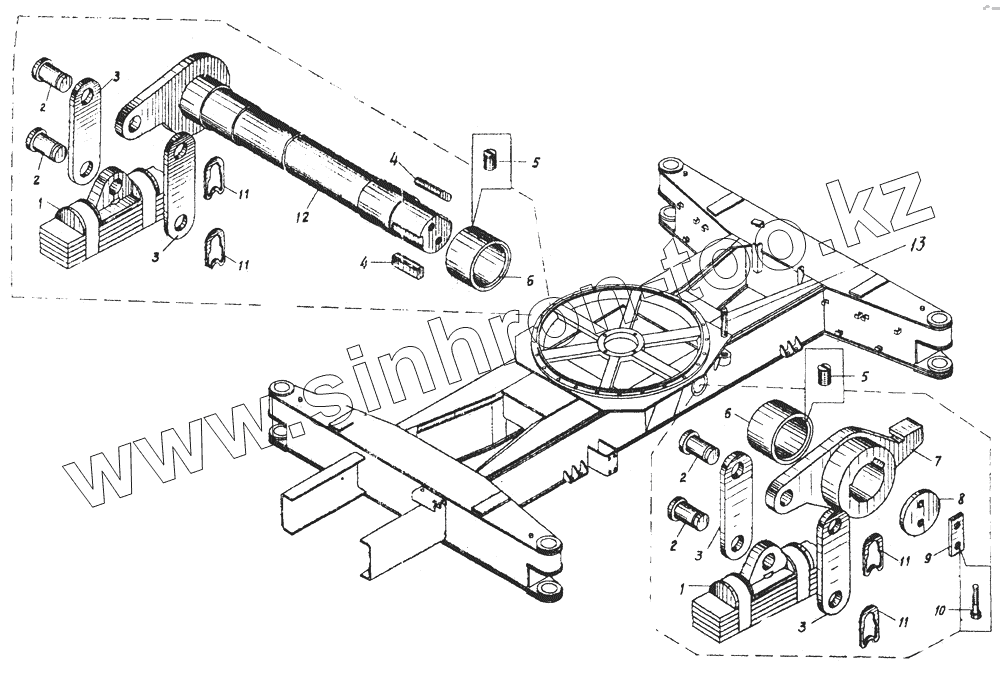

Каталог запасных частей к технике: Автокран КС-3571. Стабилизатор КС-3562А.20.400СБ
КС-3562А.20.400СБ
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
8
9
10
11
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.20.400СБ | КС-3562А.20.400СБ | Стабилизатор | |
| 1 | KC-3562A.20.401 | Подушка | |
| 2 | 1 40х5x70.20 | Ось | |
| 3 | EC-3562A.20.402 | Серьга | |
| 4 | 32x18x80 ГОСТ 8789-68 | Шпонка | |
| 5 | М8x14.46 ГОСТ 1476-75 | Винт | |
| 6 | КС-3562А.20.403 | Втулка | |
| 7 | KC-3562A.20.408 | Рычаг | |
| 8 | Шайба упорная | Шайба упорная | |
| 9 | 95x36.019 | Планка закрепительная | |
| 10 | М16х35.46.019 ГОСТ 7798-70 | Болт | |
| 11 | ШE3-40.08.019 МН 787-60 | Шайба | |
| 12 | KC-3562A.20.410 | Вал в сборе | |
| 13 | KC-3562A.20.405 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
